AA,BB,CC

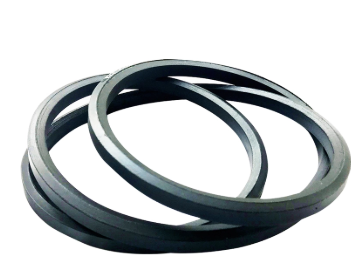

Sechskantkeilriemen, auch Doppelkeilriemen oder Sechskantriemen genannt, sind Kraftübertragungsriemen mit sechseckigem Querschnitt, der eine Kraftübertragung sowohl von der Ober- als auch von der Unterseite ermöglicht. Durch diese beidseitige Fähigkeit eignen sie sich für Serpentinenantriebsanordnungen, bei denen die Riemenscheiben beide Seiten des Riemens berühren und einige angetriebene Wellen eine Drehrichtungsumkehr erfordern.
Der Gürtel verfügt über zwei V-Profile, die an der Rückseite verbunden sind, wodurch eine sechseckige Form mit vier abgewinkelten Seitenwänden entsteht. Die Ober- und Unterseite sind vertieft, um den Seitenwandkontakt mit den Riemenscheibenrillen aufrechtzuerhalten und gleichzeitig die Flexibilität zu bewahren. Jede Seite fungiert unabhängig voneinander als Keilriemen, sodass der Riemen die Riemenscheiben auf beiden Seiten des Riemenpfads antreiben kann, ohne dass er umgedreht oder umgeleitet wird.
Der Riemenkörper besteht aus einer Gummimischung, typischerweise Polychloropren oder EPDM, die auf Biegefestigkeit und Umweltstabilität ausgelegt ist. Entlang der neutralen Ebene verläuft ein Zugstrang aus Polyester- oder Aramidfasern zur Aufnahme von Zuglasten. Die Seitenwandoberflächen sind mit Stoff überzogen, um Abriebfestigkeit und gleichmäßige Reibungseigenschaften an den Rillenwänden der Riemenscheibe zu gewährleisten.
Abschnitt | Obere Breite (mm) | Höhe pro Seite (mm) | Gesamthöhe (mm) | Winkel (Grad) |
|---|---|---|---|---|
AA | 13.0 | 8.0 | 16.0 | 40 |
BB | 17.0 | 11.0 | 22.0 | 40 |
CC | 22.0 | 14.0 | 28.0 | 40 |
Der Betriebstemperaturbereich beträgt -45 °C bis +80 °C für Standard-Gummimischungen. Die Längentoleranz entspricht den ISO 5289-Spezifikationen. Das symmetrische Design des Riemens bedeutet, dass beide Seiten die gleichen Tragzahlen tragen und der Riemen in beiden Ausrichtungen installiert werden kann, ohne dass die Leistung beeinträchtigt wird. Die Flex-Lebensdauer ist für Dauerbetrieb bei korrekter Spannung und Ausrichtung der Riemenscheiben ausgelegt.
Sechskantriemen sind für Serpentinenantriebsanordnungen spezifiziert, bei denen der Riemen die Riemenscheiben auf beiden Seiten berühren muss, wie z. B. Systeme mit rückseitigen Umlenkrollen oder rückwärtsdrehend angetriebenen Wellen. Das Doppel-V-Profil macht mehrere Riemen oder eine komplexe Verlegung bei Anwendungen überflüssig, bei denen die Kraftübertragung auf Wellen erfolgt, die sich in entgegengesetzte Richtungen drehen.
AA- und BB-Profile werden häufig in Textilmaschinen verwendet, einschließlich Spinnmaschinen, Webstühlen und Garnverarbeitungsgeräten, wo Mehrwellengetriebe und Rückwärtsdrehung erforderlich sind. BB- und CC-Abschnitte dienen landwirtschaftlichen Maschinen wie Mähdreschern, Ballenpressen und Sämaschinen, bei denen die Antriebsanordnung eine Kraftübertragung von beiden Riemenseiten über mehrere Wellen erfordert.
Die Produktion folgt ISO 5289 für Abmessungen und Toleranzen von Doppelkeilriemen, DIN 772 für deutsche Industrienormen und RMA-Spezifikationen (Rubber Manufacturers Association) für nordamerikanische Märkte. Die Markierungen der Riemenlänge folgen dem Standard-Nummerierungssystem, das den Innenlängenmessungen entspricht.
Jede Charge wird einer Maßprüfung unterzogen, einschließlich der Überprüfung der oberen Breite, der Gesamthöhe und des Winkels. Zugfestigkeitstests bestätigen die Kordintegrität und die Längenanpassung stellt sicher, dass die satzweise gelieferten Riemen innerhalb der abgestimmten Toleranzbänder liegen. Chargenidentifikationscodes ermöglichen die Rückverfolgbarkeit von Materialchargen, Produktionsdatum und Qualitätskontrollaufzeichnungen.
Sechskant-Keilriemen werden in Antriebssystemen verwendet, die eine Kraftübertragung von beiden Seiten des Riemens erfordern, wie z. B. Serpentinenantriebe mit Riemenscheiben auf der Rückseite, Mehrwellenanordnungen mit umgekehrter Drehung und Anwendungen, bei denen ein einzelner Riemen mehrere Wellen antreiben muss, die sich in verschiedene Richtungen drehen. Sie kommen häufig in Textilmaschinen und landwirtschaftlichen Geräten vor.
AA, BB und CC beziehen sich auf die Querschnittsgrößen, die den klassischen Riemenabmessungen A, B und CV entsprechen, verdoppelt, um ein sechseckiges Profil zu bilden. AA ist der kleinste Abschnitt mit einer oberen Breite von 13 mm und einer Gesamthöhe von 16 mm; BB misst 17 mm x 22 mm; und CC ist mit 22 mm x 28 mm der größte. Die Auswahl hängt vom Leistungsbedarf und den Riemenscheibenabmessungen ab.
Ja, Sechskantriemen sind so konzipiert, dass sie die Kraft sowohl vom oberen als auch vom unteren V-Profil übertragen. Der symmetrische sechseckige Querschnitt ermöglicht den Eingriff der Riemenscheiben mit beiden Seiten des Riemens und eignet sich daher für Serpentinenantriebe, Anwendungen mit umgekehrter Rotation und Mehrwellensysteme, bei denen der Riemen die Riemenscheiben auf gegenüberliegenden Seiten umschlingt.
Sechskant-Keilriemen entsprechen den Spezifikationen ISO 5289 (internationale Norm für Doppelkeilriemen), DIN 772 (deutsche Norm) und RMA (Rubber Manufacturers Association). Diese Normen definieren Maßtoleranzen, Längenklassifizierung und Testmethoden zur Überprüfung der Riemenleistung.
