3VX, 5VX, 8VX, XPZ, XPA, XPB, XPC

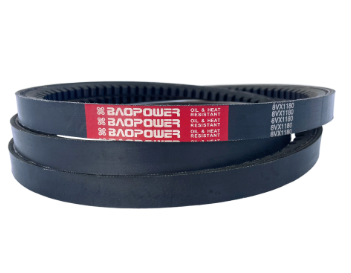

Gezahnte landwirtschaftliche Gummiband-Keilriemen sind für Kraftübertragungssysteme in landwirtschaftlichen Maschinen konzipiert, bei denen die Ausrüstung unter wechselnden Lasten und Umgebungsbedingungen im Freien betrieben wird. Diese Riemen verfügen über Kerben auf der Innenfläche und eine Bandstruktur, die mehrere einzelne Riemen zu einer Einheit verbindet. Dieses Design geht auf häufige Herausforderungen in landwirtschaftlichen Antriebssystemen ein, wie z. B. kleine Riemenscheibendurchmesser, schwankende Lasten und Riemenumdrehungen bei Antrieben mit mehreren Rillen.
Die Riemen entsprechen den in ISO 4184 für Schmalkeilriemen definierten Abmessungsspezifikationen und gewährleisten so die Austauschbarkeit mit Riemenscheiben, die nach derselben Norm entwickelt wurden. Sie eignen sich sowohl für den Ersatzeinsatz an vorhandenen Geräten als auch für den Erstausrüstereinbau bei neuen Landmaschinen. Kommerzielle Beschaffungsaufträge können mit Standard-Lagergrößen oder kundenspezifischen Längenkonfigurationen für den Massenbedarf erfüllt werden.
Die Produktpalette umfasst zwei Hauptkategorien von gezahnten Schmalkeilriemen, deren Serienbezeichnungen den globalen industriellen Namenskonventionen entsprechen.
Gürtelserie | Profiltyp |
|---|---|
3VX | Schmal gezahnt |
5VX | Schmal gezahnt |
8VX | Schmal gezahnt |
XPZ | Schmal gezahntes klassisches Äquivalent |
XPA | Schmal gezahntes klassisches Äquivalent |
XPB | Schmal gezahntes klassisches Äquivalent |
XPC | Schmal gezahntes klassisches Äquivalent |
Für alle aufgeführten Serien sind Bandkonfigurationen verfügbar, wobei die Anzahl der Rippen pro Band je nach Antriebsleistungsanforderung ausgewählt wird. Für jede Serie werden Standardlängenoptionen hergestellt, bei Großbestellungen können zusätzliche Längen vereinbart werden. Die Spezifikation 8VX1180 ist eine häufig auf Lager befindliche Größe für landwirtschaftliche Hochleistungsantriebssysteme.
Menge: 1
Die Innenfläche jedes Riemens verfügt über gleichmäßig verteilte Zahnräder, die die Biegespannung reduzieren, wenn der Riemen um Riemenscheiben mit kleinem Durchmesser gewickelt wird. Diese reduzierte Belastung ermöglicht den Betrieb des Riemens auf kleineren Riemenscheibendurchmessern als gleichwertige glatte Keilriemen, ohne dass es zu einer beschleunigten Materialermüdung kommt. Das gezahnte Profil verbessert außerdem die Übereinstimmung des Oberflächenkontakts mit den Rillen der Riemenscheibe, was eine gleichmäßigere Kraftübertragung bei schwankenden Drehmomentbelastungen unterstützt, wie sie bei landwirtschaftlichen Geräten üblich sind.
Die Bandstruktur verbindet mehrere Einzelgurte entlang der Rückseite mit einer durchgehenden Gummischicht. Dadurch wird verhindert, dass sich einzelne Riemen bei Mehrrillenantrieben umdrehen oder trennen, was bei landwirtschaftlichen Maschinen mit hohen Vibrationen wie Erntemaschinen und Traktoren häufig ein Problem darstellt. Die einheitliche Struktur verteilt die Last außerdem gleichmäßig auf alle Rippen, wodurch ungleichmäßiger Verschleiß reduziert und die Nutzungsdauer des Riemensatzes verlängert wird.
Diese Bänder arbeiten in einem Temperaturbereich von -45 °C bis +70 °C. Dieses Sortiment deckt die meisten Außeneinsatzbedingungen ab, die bei landwirtschaftlichen Arbeiten in verschiedenen Klimazonen auftreten. Die Gummimischung behält bei niedrigen Temperaturen ausreichend Flexibilität, um Risse beim Kaltstart zu vermeiden, und widersteht einem Erweichen am oberen Ende des Temperaturbereichs, um die Dimensionsstabilität unter Dauerlast aufrechtzuerhalten.
Das Riemenmaterial widersteht außerdem einer Verschlechterung durch Sonneneinstrahlung, Feuchtigkeit und übliche landwirtschaftliche Flüssigkeiten wie Diesel und Schmierölspritzer. Dieser Widerstand reduziert die Leistungseinbußen bei der Lagerung im Freien und beim Feldeinsatz und ermöglicht so längere Wartungsintervalle für landwirtschaftliche Geräte.
Gezahnte Keilriemen werden in einer Vielzahl landwirtschaftlicher Geräte eingesetzt. Hauptanwendungen sind Hauptantriebssysteme von Mähdreschern, bei denen eine hohe Kraftübertragung und Vibrationsfestigkeit erforderlich sind. Sie dienen auch in Motornebenantrieben von Traktoren und treiben Lichtmaschinen, Wasserpumpen und Kühlventilatoren an.
Weitere häufige Anwendungen sind Antriebssysteme für Heuballenpressen, Bewässerungspumpen und Getreidehandhabungsgeräte in landwirtschaftlichen Betrieben. Die Bänder werden auch an stationären Verarbeitungsmaschinen wie Futtermühlen und Pflanzentrocknungsanlagen installiert. Bei all diesen Anwendungen reduziert das gezahnte und gebänderte Design die Wartungshäufigkeit im Vergleich zu Standard-Einzelkeilriemen, was einen unterbrechungsfreien Betrieb während kritischer Pflanz- und Ernteperioden unterstützt.
Stellen Sie bei der Installation sicher, dass die Rillen der Riemenscheibe sauber und frei von Schmutz sind, bevor Sie den Bandriemen montieren. Richten Sie die Riemenscheiben richtig aus, um seitliche Belastungen und ungleichmäßigen Kantenverschleiß zu vermeiden, da eine Fehlausrichtung eine der Hauptursachen für vorzeitigen Riemenausfall bei landwirtschaftlichen Geräten ist. Die Spannung sollte gemäß den Angaben des Geräteherstellers eingestellt werden, wobei nach der ersten Einlaufzeit eine erneute Spannung durchgeführt werden sollte.
Überprüfen Sie die Riemen zur Wartung regelmäßig auf Anzeichen von ausgefransten Kanten, Zahnrissen oder ungleichmäßiger Abnutzung an den gebänderten Rippen. Überprüfen Sie gleichzeitig den Verschleiß der Riemenscheibenrillen, da verschlissene Riemenscheiben den Verschleiß des Riemens beschleunigen. Wenn ein Austausch erforderlich ist, tauschen Sie immer die gesamte Bandriemeneinheit und nicht einzelne Rippen aus, um eine gleichmäßige Lastverteilung zu gewährleisten. Lagern Sie Ersatzriemen an einem kühlen, trockenen Ort ohne direkte Sonneneinstrahlung und chemische Dämpfe, um die Materialeigenschaften zu erhalten.
Diese gezahnten Schmalkeilriemen werden gemäß ISO 4184 hergestellt, die Maßangaben für Schmalkeilriemen und entsprechende Riemenscheiben festlegt. Diese Standardisierung stellt die Kompatibilität mit Riemenscheiben und Antriebssystemen sicher, die nach denselben globalen Spezifikationen entwickelt wurden.
Die Bänder sind für den Dauerbetrieb im Temperaturbereich von -45 °C bis +70 °C ausgelegt. Abhängig von den Lastbedingungen kann eine kurzzeitige Einwirkung von Temperaturen, die leicht außerhalb dieses Bereichs liegen, akzeptabel sein, ein längerer Betrieb außerhalb des Nennbereichs beschleunigt jedoch den Materialabbau.
Gebänderte Keilriemen können Einzelkeilriemensätze bei Geräten mit passenden Mehrrillenriemenscheiben ersetzen. Das gebänderte Design sorgt für verbesserte Stabilität und Lastverteilung, aber der Gesamtquerschnitt und die Gesamtlänge müssen der ursprünglichen Antriebsspezifikation entsprechen, um eine ordnungsgemäße Passform und Kraftübertragungskapazität zu gewährleisten.
