Gummi-Zahnriemen verwenden eine synthetische Gummimischung als Grundmatrix, die so formuliert ist, dass sie unter wechselnden Belastungsbedingungen Dimensionsstabilität aufrechterhält. Der Mischung werden spezielle Additive beigemischt, um Härte, Reibungskoeffizient und Temperaturbeständigkeit anzupassen. Der Riemenkörper wird durch einen Vulkanisationsprozess geformt, der alle Strukturschichten zu einer einzigen integrierten Einheit verbindet. Standardformulierungen funktionieren in Temperaturbereichen von -30 °C bis 80 °C, wobei spezielle Verbindungen für Anwendungen bei erweiterten Temperaturen erhältlich sind.
Der Zugträger von Gummi-Zahnriemen besteht aus hochfesten Fasersträngen, die in Längsrichtung im Gummikörper eingebettet sind. Diese Schnüre tragen die Hauptlast bei der Kraftübertragung und bestimmen die Zugfestigkeit und Dehnungseigenschaften des Riemens. Das Schnurmaterial und der Teilungsdurchmesser werden basierend auf den Leistungsanforderungen der Anwendung und den Riemenscheibenabmessungen ausgewählt. Die Platzierung der Kordeln wird während der Herstellung präzise gesteuert, um eine gleichmäßige Lastverteilung über die Gürtelbreite sicherzustellen.
Das Zahnprofil auf der Innenfläche greift in die entsprechenden Nuten der Zahnriemenscheiben ein und sorgt so für eine synchrone Kraftübertragung. Die Zahngeometrie ist so konstruiert, dass sie einen gleichmäßigen Eingriff gewährleistet, das Spiel reduziert und die Positionsgenauigkeit gewährleistet. Zu den Standardzahnprofilen gehören trapezförmige und krummlinige Formen, die jeweils für unterschiedliche Last- und Geschwindigkeitsbedingungen geeignet sind. Der Zahnfußradius ist optimiert, um die Spannungskonzentration beim Biegen um Riemenscheiben zu minimieren.
Parameter | Spezifikationsbereich |
|---|---|

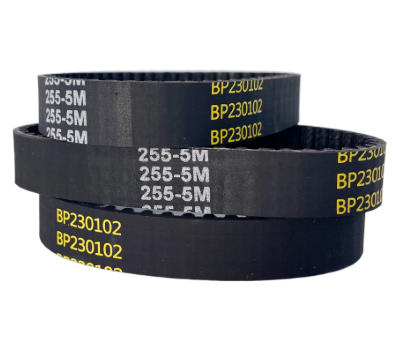

Modell | BP230102 |
Pitch-Typen | XL, L, H, XH, XXH (trapezförmig); 3M, 5M, 8M, 14M, 20M (krummlinig) |
Zugfestigkeit | 100 N/mm × 400 N/mm (breitenabhängig) |
Betriebstemperatur | -30°C - 80°C (Standardmischung) |
Maximale lineare Geschwindigkeit | Bis zu 50 m/s |
Riemenlängenbereich | 100 mm × 5000 mm |
Gummi-Zahnriemen synchronisieren die Kurbelwellen- und Nockenwellendrehung in Verbrennungsmotoren und sorgen so für eine präzise Ventilsteuerung für eine effiziente Verbrennung. Sie werden in Personenkraftwagen, Nutzfahrzeugen und Industriemotoren eingesetzt. Das gezahnte Design verhindert Schlupf und gewährleistet eine genaue Zeitmessung während des gesamten Wartungsintervalls.
In automatisierten Produktionssystemen treiben Zahnriemen die Indexierung von Förderbändern, Pick-and-Place-Mechanismen und Verpackungsanlagen an. Ihr synchroner Betrieb gewährleistet eine gleichbleibende Positionierungsgenauigkeit, was den Durchsatz der Produktionslinie und die Produktkonsistenz unterstützt. Für eine synchronisierte Mehrachsenbewegung können mehrere Riemen auf einer einzigen Antriebswelle konfiguriert werden.
Textilwebmaschinen, Strickmaschinen und Druckmaschinen sind zur präzisen Bewegungssteuerung auf Zahnriemen angewiesen. Der geräuscharme Betrieb und die minimalen Vibrationseigenschaften tragen zu einer verbesserten Produktqualität bei Anwendungen bei, bei denen sich die Positionsgenauigkeit direkt auf die Leistung auswirkt.
Die Auswahl der richtigen Zahnteilung ist der erste Schritt bei der Zahnriemenspezifikation. Die Teilung muss mit dem entsprechenden Rillenprofil der Riemenscheibe übereinstimmen, um einen ordnungsgemäßen Eingriff zu gewährleisten. Trapezförmige Profile (XL, L, H) werden häufig für allgemeine Industrieantriebe verwendet, während krummlinige Profile (3M, 5M, 8M, 14M) eine höhere Tragfähigkeit und einen sanfteren Eingriff für schwerere Anwendungen bieten.
Die Auswahl der Riemenbreite hängt von der übertragenen Leistung, dem Antriebsgeschwindigkeitsverhältnis und den Riemenscheibendurchmessern ab. Bei den Berechnungen werden sowohl die statische Zugbelastung als auch die dynamischen Ermüdungsbedingungen berücksichtigt. Die Betriebsfaktoren werden basierend auf den Belastungsmerkmalen (gleichmäßig, mäßiger Stoß, starker Stoß) und den Betriebsstunden pro Tag angewendet.
Die Betriebsumgebung beeinflusst die Auswahl der Verbindungen. Öleinwirkung, Ozonkonzentration, Luftfeuchtigkeit und extreme Temperaturen wirken sich alle auf die Leistung des Bandmaterials aus. Für Anwendungen mit erheblichem Ölkontakt oder extremen Temperaturen sollten im Beschaffungsprozess spezielle Compound-Formulierungen angegeben werden.
Die richtige Riemenspannung ist entscheidend für die Lebensdauer und die Übertragungsgenauigkeit. Eine unzureichende Spannung kann dazu führen, dass die Zähne unter Last springen, während eine übermäßige Spannung den Lagerverschleiß beschleunigt und die Lebensdauer des Riemens verringert. Die Spannung sollte mit einem Spannungsmessgerät gemessen und gemäß den Herstellerangaben für die spezifische Riemenbreite und Spannweite angepasst werden.
Eine parallele Fehlausrichtung zwischen antreibenden und angetriebenen Riemenscheiben führt zu ungleichmäßigem Zahnverschleiß, erhöhter Geräuschentwicklung und vorzeitigem Riemenausfall. Die Riemenscheibenwellen müssen innerhalb der für die Riemenbreite angegebenen Toleranzgrenzen ausgerichtet sein. Die Ausrichtung sollte während der Installation mithilfe eines Lineals oder eines Laser-Ausrichtungswerkzeugs überprüft werden.
Zahnriemen müssen regelmäßig ausgetauscht werden, je nach Betriebsstunden oder Sichtprüfungskriterien. Anzeichen dafür, dass ein Austausch erforderlich ist, sind sichtbarer Zahnverschleiß, Risse auf der Riemenrückseite, freiliegendes Kabel oder eine deutliche Dehnung über den Spannungseinstellbereich hinaus. Austauschpläne sollten im Rahmen vorbeugender Wartungsprogramme dokumentiert werden.
Zu den Standardprofilen gehören trapezförmige (XL, L, H, XH, XXH) und krummlinige HTD-Zahnformen (3M, 5M, 8M, 14M, 20M). Für spezifische Anwendungsanforderungen können kundenspezifische Profile entwickelt werden.
Die Riemengröße wird durch den Teilungstyp, die Teilungslänge (Anzahl der Zähne × Teilung) und die Breite bestimmt. Diese Parameter werden basierend auf der übertragenen Leistung, dem Geschwindigkeitsverhältnis, den Riemenscheibendurchmessern und dem Achsabstand berechnet.
Zahnriemen in Sondergrößen haben einen Mindestbestellwert von 1.000 USD. Standardkataloggrößen sind je nach aktuellem Lagerbestand möglicherweise in kleineren Mengen verfügbar.
Standard-Zahnriemen aus Gummi sind im Dauerbetrieb bei bis zu 80 °C einsetzbar. Für Anwendungen bis 120°C stehen Hochtemperaturcompounds zur Verfügung. Bei Temperaturen außerhalb dieses Bereichs sollten alternative Riemenmaterialien in Betracht gezogen werden.
Die Produktionsvorlaufzeit für Großbestellungen von Zahnriemen beträgt je nach Auftragsvolumen und Spezifikationskomplexität 25 bis 35 Tage. Für dringende kommerzielle Beschaffungsanforderungen ist möglicherweise eine beschleunigte Produktion verfügbar.
