XPZ XPA XPB XPC

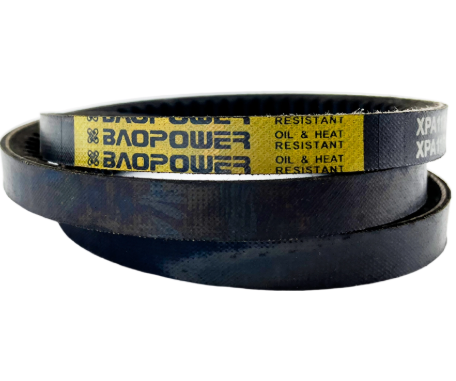

Schmalkeilriemen sind Kraftübertragungsriemen mit schmalem Querschnitt und gekerbter (gezahnter) Innenfläche. Die Kerben verringern die Biegespannung, wenn sich der Riemen um die Riemenscheiben wickelt, und ermöglichen so den Betrieb auf kleineren Scheibendurchmessern als bei umwickelten Schmalkeilriemen gleichen Querschnitts. Im Gegensatz zu Synchronriemen funktionieren Zahnkeilriemen durch Reibung zwischen den Riemenseitenwänden und den Riemenscheibenrillen.
Das gezahnte Profil erhöht die Fähigkeit des Riemens, sich um Riemenscheiben mit kleinem Durchmesser zu biegen, indem es für eine Spannungsentlastung an der Innenfläche sorgt. Die Kerben vergrößern außerdem die Oberfläche zur Wärmeableitung und senken so die Betriebstemperatur bei Dauerbetriebszyklen. Die Seitenwände haben eine glatte, präzisionsgeschliffene Oberfläche für einen gleichmäßigen Kontakt mit den Rillenwänden der Riemenscheibe.
Entlang der Pitch-Linie verläuft ein hochmoduliger Polyester-Zugstrang, der die Zuglast bei minimaler Dehnung überträgt. Die Gummimischung, je nach Serie typischerweise EPDM oder Polychloropren, ist auf Biegeermüdungsfestigkeit und Hitzestabilität ausgelegt. In die Seitenwandmischung eingebettete kurze Fasern sorgen für seitliche Steifigkeit, um den Keileingriff unter Last aufrechtzuerhalten.
Abschnitt | Obere Breite (mm) | Höhe (mm) | Winkel (Grad) |
|---|---|---|---|
XPZ | 10.0 | 8.0 | 40 |
XPA | 13.0 | 10.0 | 40 |
XPB | 17.0 | 11.0 | 40 |
XPC | 22.0 | 14.0 | 40 |
Der Standardbetriebstemperaturbereich liegt zwischen -45 °C und +70 °C. Die maximale Bandgeschwindigkeit variiert je nach Abschnitt: XPZ- und XPA-Abschnitte können mit Geschwindigkeiten von bis zu 30 m/s betrieben werden, während XPB- und Die Kraftübertragungskapazität skaliert mit der Abschnittsgröße und dem Riemenscheibendurchmesser gemäß den RMA-Leistungstabellen.
XPZ- und Das schmale Profil spart Platz im Vergleich zu klassischen Keilriemenabschnitten und behält gleichzeitig eine vergleichbare Leistungskapazität durch eine verbesserte Kontaktdruckverteilung bei.
XPB- und XPC-Abschnitte sind für Hochleistungsanwendungen geeignet, darunter Landmaschinen, Baumaschinen und Industrieventilatoren. Das gezahnte Design ist besonders vorteilhaft in landwirtschaftlichen Umgebungen, in denen Riemenantriebe wechselnden Belastungen ausgesetzt sind, Schmutz ausgesetzt sind und häufige Start-Stopp-Zyklen erforderlich sind.
Die Produktion entspricht dem IP-21-Standard der RMA (Rubber Manufacturers Association) für Schmalkeilriemen, der Maßtoleranzen, Längenklassifizierungssysteme und Leistungstestmethoden definiert. Riemenlängen sind mit Standardbezeichnungen gekennzeichnet, die der Innenlänge oder der effektiven Länge gemäß den RMA-Nummerierungskonventionen entsprechen.
Jedes Produktionslos wird einer Dimensionsprüfung unterzogen, einschließlich der Messung der oberen Breite, Höhe und des Winkels. Statische Spannungstests bestätigen die Integrität der Zugstränge und die Längenanpassung stellt sicher, dass die Riemen innerhalb eines abgestimmten Satzes innerhalb der angegebenen Toleranzbänder liegen. Die Chargencodierung ermöglicht die Rückverfolgbarkeit von Rohstoffchargen, Produktionsdatum und Prüfprotokollen.
Zahnkeilriemen können auf Riemenscheiben mit kleinerem Durchmesser betrieben werden, da die Kerben die Biegespannung an der Innenfläche verringern. Aufgrund der größeren Oberfläche leiten sie die Wärme auch effizienter ab. Dies ermöglicht höhere Drehzahlverhältnisse und kompaktere Antriebskonstruktionen im Vergleich zu umwickelten Keilriemen gleichen Querschnitts.
Die Auswahl der Abschnitte hängt von der übertragenen Leistung, dem Antriebsgeschwindigkeitsverhältnis, dem Achsabstand und den Riemenscheibendurchmessern ab. Verwenden Sie die RMA-Leistungstabellen oder die Antriebskonstruktionssoftware, um die erforderliche Abschnittsgröße und Anzahl der Riemen zu berechnen. Auch Faktoren wie Umgebungstemperatur, Einschaltdauer und Riemenscheibenmaterial beeinflussen die Auswahl.
Standard-Schmalkeilriemen arbeiten in einem Temperaturbereich von -45 °C bis +70 °C. Längerer Betrieb an der oberen Temperaturgrenze kann die Alterung des Gummis beschleunigen. Für Umgebungen mit hohen Temperaturen sind hitzebeständige Verbundversionen mit erhöhten Temperaturbereichen erhältlich.
Verzahnte Schmalkeilriemen erfordern Riemenscheiben mit auf den Riemenabschnitt abgestimmten Rillenabmessungen (XPZ, XPA, XPB oder XPC). Sie sind nicht mit klassischen Keilriemenscheiben (A-, B-, C-Abschnitte) austauschbar, da sich die obere Breite, Höhe und der Winkel unterscheiden. Stellen Sie vor der Installation immer sicher, dass die Spezifikationen der Riemenscheibennut mit dem Riemenabschnitt übereinstimmen.
