AX BX CX ZX

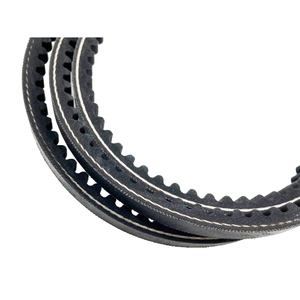

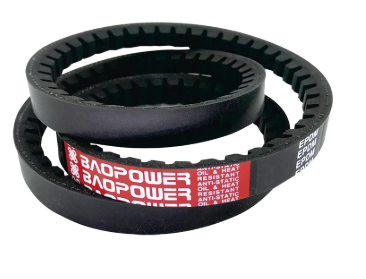

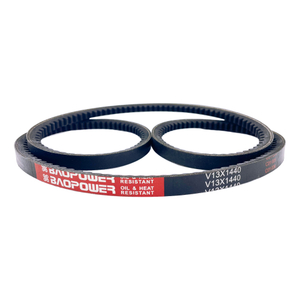

Zahnkeilriemen verfügen über eine geformte Kerbenkonstruktion auf der Innenfläche, die die Riemenflexibilität um Riemenscheiben mit kleinem Durchmesser erhöht. Die Kerben oder Zahnräder werden während des Vulkanisationsprozesses gebildet und sind präzise beabstandet, um die Biegespannung beim Umwickeln des Riemens um die Riemenscheiben zu reduzieren. Diese Konstruktion ermöglicht den Betrieb des Riemens auf kleineren Scheibendurchmessern als gleichwertige umwickelte Keilriemen bei gleichzeitiger Beibehaltung einer vergleichbaren Kraftübertragungskapazität.
Die Zuglast wird von hochfesten Schnüren aufgenommen, die in Längsrichtung durch den Riemenkörper verlaufen. Diese Schnüre bestehen aus Polyester- oder Aramidfasern, die aufgrund ihrer geringen Dehnungseigenschaften und Ermüdungsbeständigkeit ausgewählt werden. Die Korde sind präzise ausgerichtet und in der Gummimatrix verklebt, um eine gleichmäßige Lastverteilung über den Riemenquerschnitt zu gewährleisten.
Im Gegensatz zu umwickelten Keilriemen mit einer Außenschicht aus Gewebe haben gezahnte Keilriemen Seitenwände mit unbearbeiteten Kanten, die für einen direkten Kontakt zwischen Gummi und Riemenscheibe sorgen. Diese Rohkantenkonstruktion erhöht den Reibungskoeffizienten zwischen Riemen und Riemenscheibennut und verbessert so die Effizienz der Drehmomentübertragung. Die Seitenwände sind präzisionsgeschliffen, um einheitliche Keilabmessungen und den richtigen Sitz der Scheiben zu gewährleisten.
Abschnitt | Obere Breite (mm) | Höhe (mm) | Winkel | Längenbereich (mm) | Empfohlener Riemenscheibendurchmesser (mm) |
|---|---|---|---|---|---|
ZX | 10 | 6 | 40° | 400 - 1500 | ≥ 50 |
AXT | 13 | 8 | 40° | 600 - 3000 | ≥ 75 |
BX | 17 | 11 | 40° | 1000 - 5000 | ≥ 125 |
CX | 22 | 14 | 40° | 2000 - 8000 | ≥ 200 |
Das gezahnte Design vergrößert die der Umgebungsluft ausgesetzte Oberfläche des Riemens und verbessert so die Wärmeableitung während des Betriebs. Übermäßige Hitze ist ein Hauptfaktor für die Verschlechterung des Keilriemens, und der verbesserte Kühleffekt des gekerbten Profils verlängert die Lebensdauer des Riemens in Betriebsumgebungen mit hohen Temperaturen. Die Rohkantenkonstruktion trägt im Vergleich zu mit Stoff umwickelten Alternativen zusätzlich zur Wärmeübertragung bei.
Gezahnte Keilriemen weisen im Vergleich zu umwickelten Keilriemen in vergleichbaren Antriebskonfigurationen einen geringeren Energieverbrauch auf. Der geringere Biegewiderstand des gekerbten Profils führt dazu, dass beim Biegen des Riemens um die Riemenscheiben weniger Energie verloren geht, insbesondere bei Riemenscheiben mit kleinerem Durchmesser. Über die Betriebslebensdauer trägt dieser Effizienzunterschied zu niedrigeren Gesamtbetriebskosten für Antriebssysteme bei.
Durch die geformte Kerbenkonstruktion können sich Zahnkeilriemen um Riemenscheiben mit kleinerem Durchmesser biegen, ohne dass es zu Spannungskonzentrationen kommt, die bei massiven Keilriemenquerschnitten auftreten. Diese Flexibilität ermöglicht es Antriebskonstrukteuren, kleinere Scheiben zu verwenden, wodurch die Größe und das Gewicht des Antriebspakets reduziert werden, während gleichzeitig die Leistungsübertragungsfähigkeit erhalten bleibt. Die Riemen sind mit Standard-Keilriemenscheibennuten mit passenden Querschnittsabmessungen kompatibel.
Heizungs-, Lüftungs- und Klimaanlagen verwenden Zahnkeilriemen für Lüfter- und Gebläseantriebe. Die verbesserten Wärmeableitungs- und Effizienzeigenschaften unterstützen den kontinuierlichen Betrieb in HVAC-Systemen, in denen Ausfallzeiten beim Riemenaustausch die Klimatisierung des Gebäudes beeinträchtigen. In Einheiten mit größerer Kapazität sind mehrere Bandkonfigurationen üblich.
Werkzeugmaschinen, Holzbearbeitungsmaschinen und Verpackungsmaschinen verwenden Zahnkeilriemen für den Hauptantrieb und die Übertragung der Nebenbewegungen. Die Rohkantenkonstruktion sorgt für eine gleichmäßige Drehmomentübertragung bei wechselnden Lastbedingungen, die bei Bearbeitungs- und Bearbeitungsvorgängen auftreten. Die kompakte Antriebsgröße, die durch kleinere Riemenscheibendurchmesser ermöglicht wird, unterstützt die Optimierung des Gerätedesigns.
In Automobil- und Schwerlastfahrzeuganwendungen treiben Zahnkeilriemen Lichtmaschinen, Wasserpumpen, Kühlgebläse und anderes Motorzubehör an. Aufgrund ihrer Hitzebeständigkeit und Flexibilität eignen sie sich für Betriebsbedingungen unter der Motorhaube mit erhöhten Temperaturen und begrenztem Einbauraum.
Landmaschinen wie Mähdrescher, Ballenpressen und Bewässerungssysteme verwenden Zahnkeilriemen zur Kraftübertragung zwischen Motor und Gerätekomponenten. Die Riemen funktionieren unter Außenbedingungen und sind Staub, Feuchtigkeit und wechselnden Temperaturen ausgesetzt, während die Übertragungsleistung erhalten bleibt.
Zahnkeilriemen sind in den Standardquerschnitten ZX, AX, BX und CX erhältlich, entsprechend den Standardkeilriemengrößen mit dem zusätzlichen Zahnprofil. Der Querschnitt muss mit den Abmessungen der Scheibennut übereinstimmen, um einen ordnungsgemäßen Keilkontakt und eine ordnungsgemäße Lastverteilung sicherzustellen. Die Verwendung eines falschen Querschnitts führt zu beschleunigtem Verschleiß und verringerter Leistungskapazität.
Die Riemenlänge wird basierend auf dem Achsabstand zwischen Antriebs- und Abtriebsriemenscheibe und dem gewünschten Geschwindigkeitsverhältnis ausgewählt. Die Längentoleranz wird während der Herstellung kontrolliert, um eine gleichmäßige Passform bei aufeinander abgestimmten Riemensätzen zu gewährleisten. Die maximale Betriebsgeschwindigkeit hängt vom Riemenquerschnitt und dem Riemenscheibendurchmesser ab, wobei größere Abschnitte normalerweise für niedrigere Oberflächengeschwindigkeiten ausgelegt sind.
Bei der Spezifikation von Zahnkeilriemen für die kommerzielle Beschaffung sollten Faktoren wie Antriebsübersetzung, Achsabstand, Spannmethode und Umgebungsbedingungen dokumentiert werden. Mehrere Riemenantriebe erfordern aufeinander abgestimmte Sätze, um eine gleichmäßige Lastverteilung zu gewährleisten. Die Spannungsanordnungen sollten eine ordnungsgemäße Installationsspannung und eine regelmäßige Anpassung zum Ausgleich der Dehnung ermöglichen.
Gezahnte Keilriemen haben Kerben auf der Innenfläche, die die Biegespannung reduzieren und die Wärmeableitung verbessern, während umwickelte Keilriemen eine Gewebeaußenschicht mit massivem Querschnitt haben. Zahnriemen bieten einen höheren Wirkungsgrad, eine bessere Hitzebeständigkeit und Kompatibilität mit kleineren Riemenscheibendurchmessern.
Zu den Standard-Zahnkeilriemenabschnitten gehören ZX, AX, BX und CX, wobei die Längenbereiche je nach Abschnitt variieren. Für Großaufträge mit spezifischen Anwendungsanforderungen können kundenspezifische Längen und Sonderquerschnitte hergestellt werden.
Zahnkeilriemen mit den gleichen Querschnittsabmessungen können in den meisten Anwendungen standardmäßig umwickelte Keilriemen ersetzen, sofern die Abmessungen der Scheibennut übereinstimmen. Im Vergleich zu den ursprünglich umwickelten Riemen arbeiten die Zahnriemen bei niedrigeren Temperaturen und mit geringerem Energieverbrauch.
Der Mindestbestellwert für kundenspezifische oder nicht im Katalog enthaltene Keilriemenspezifikationen beträgt 1.000 USD. Standardkataloggrößen sind möglicherweise in kleineren Mengen verfügbar, abhängig vom aktuellen Lagerbestand.
Bei Großbestellungen von Zahnkeilriemen dauert die Produktion in der Regel 25 bis 35 Tage. Die Lieferzeit kann je nach Auftragsvolumen, Spezifikationskomplexität und aktueller Produktionsplanung variieren.
