Die Wahl der falschen Riemenstärke führt nicht nur zu vorzeitigem Verschleiß Ihrer Ausrüstung. Dies führt direkt zu Tracking-Fehlern, extremer Motorbelastung und kostspieligen Ausfallzeiten der Produktionslinie. Ingenieure und Beschaffungsteams verwenden beim Einkauf häufig standardmäßig Standardgrößen. Sie umgehen häufig wichtige Berechnungen für bestimmte Lasten, Riemenscheibendurchmesser und besondere Anforderungen an den Produkttransfer. Dieses häufige Versehen führt dazu, dass Riemen lange vor ihrer erwarteten Lebensdauer ausfallen. Sie benötigen präzise Dimensionierungsparameter, um die Gesamtsystemleistung zu optimieren. Eine geringfügige Fehleinschätzung der Dicke kann die Funktionsweise Ihrer Maschine drastisch verändern. In diesem Leitfaden werden die technischen Größenanforderungen für ein PU-Förderband aufgeschlüsselt . Wir helfen Ihnen, Ihre Projektspezifikationen korrekt zu finalisieren. Sie erfahren, wie Sie kostspieliges Over-Engineering und unerwartete Minderleistungen in Ihrer Fabrikhalle vermeiden können.
Die Dimensionierung von Förderbändern beginnt mit der mechanischen Kompatibilität. Die Dicke hat direkten Einfluss darauf, wie sich ein Riemen durch Ihre Maschine bewegt. Sie müssen das physische Profil des Bandes an den strukturellen Grenzen Ihres Förderbandrahmens ausrichten.
Riemendicke und Flexibilität stehen in einem umgekehrten Verhältnis zueinander. Ein dickerer Riemen ist von Natur aus biegesteifer. Wenn Sie einen dicken Riemen um eine unterdimensionierte Riemenscheibe zwängen, entsteht eine starke mechanische Belastung. Der äußere Polyurethan-Bezug dehnt sich übermäßig. Gleichzeitig wird das innere Spanngewebe komprimiert. Dieser ständige Spannungs- und Kompressionszyklus erzeugt hohe Scherkräfte im Inneren des Riemens.
Bei Tausenden von Umdrehungen führt diese Belastung zu einer Lagentrennung. Außerdem kommt es zu einem beschleunigten Verbindungsausfall. Die thermische Verbindung wird reißen und schließlich auseinanderbrechen. Sie müssen die Riemendicke immer an den in Ihrer Gerätekonstruktion angegebenen Mindestriemenscheibendurchmesser anpassen. Beispielsweise kann ein 3-mm-Riemen auf einem winzigen 20-mm-Nasensteg nicht reibungslos laufen.
Um die richtige Dicke zu finden, ist eine sorgfältige technische Abwägung erforderlich. Sie benötigen ausreichend strukturelle Unterstützung, um das Gewicht Ihres Produkts sicher tragen zu können. Sie benötigen jedoch auch ausreichend Flexibilität, um das Drehmoment des Antriebsmotors zu minimieren.
Ein Riemen, der für seine Anwendung zu steif ist, zwingt den Motor, viel härter zu arbeiten. Dadurch erhöht sich der Energieverbrauch und es entsteht überschüssige Wärme in den Antriebskomponenten. Umgekehrt dehnt sich ein Gurt, der für schwere Lasten zu dünn ist, vorzeitig aus. Es kann nicht die nötige Formstabilität bieten. Sie müssen den Aufwickelmechanismus ständig anpassen, um den Durchhang des Bandes zu korrigieren.
Zu den häufigsten Anzeichen einer Flex-Müdigkeit gehören:
Standard-Polyurethan eignet sich perfekt für die meisten Sanitär- und leichten bis mittleren Fertigungsaufgaben. Allerdings agiert es innerhalb enger Grenzen. Bei extremen Hochspannungsanwendungen stößt Polyurethan an seine physikalischen Grenzen. Auch der Umgang mit abrasivem Schüttgut führt zu einer schnellen Zersetzung dünner Polyurethan-Bezüge.

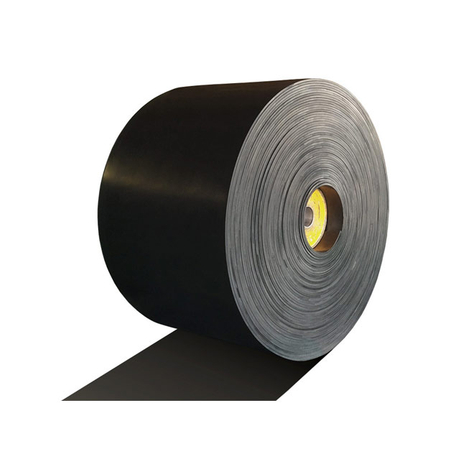

In diesen aggressiven Umgebungen sollten Sie auf ein Hochleistungs- EP-Förderband umsteigen . Der Kern aus Polyester und Nylon bietet eine hervorragende Zugfestigkeit. Diese robusten Riemen halten massiven Stoßbelastungen und stark abrasiven Bedingungen stand, ohne sich zu dehnen.
Verschiedene Branchen erfordern für einen effizienten Betrieb bestimmte Dickenkategorien. Die Hersteller formulieren unterschiedliche Kombinationen aus Stofflagen und Polyurethan-Bezügen. Wir kategorisieren diese in drei primäre Funktionsebenen.
Diese Gürtel stellen die flexibelsten synthetischen Optionen dar, die es gibt. Sie setzen auf eine einlagige Stoffkonstruktion kombiniert mit einer minimalen Polyurethan-Beschichtung.
Die meisten allgemeinen Produktions- und Lebensmittelverarbeitungsbetriebe verlassen sich auf diesen vielseitigen Dickenbereich. Sie verfügen in der Regel über einen robusten zweilagigen Stoffkern.
Schwere Industrieanwendungen erfordern eine kompromisslose strukturelle Integrität. Diese Riemen zeichnen sich durch eine hochsteife, mehrlagige Konstruktion aus.
Sie sollten niemals Ihre erforderliche Stufe erraten. Vergleichen Sie Ihre Anwendungsanforderungen immer mit den offiziellen Spezifikationen für PU-Förderbänder . Überprüfen Sie den Wert der Shore-Härte, um die Oberflächenzähigkeit zu verstehen. Eine Shore-A-85-Bewertung sorgt für hohe Griffigkeit, während eine Shore-A-92-Bewertung schnitt- und abriebfest ist. Überprüfen Sie sorgfältig die Anzahl der Stofflagen, um optimale Spannungswerte sicherzustellen.
| Dickenstufen- | Größenbereich | Hauptanwendung Hauptleistungsvorteil | Stollen |
|---|---|---|---|
| Ultradünn | 0,8 mm - 1,2 mm | Bäckerei, messerscharfe Transfers | Nahtloser Kleinproduktübergang über enge Radien |
| Mittlere Belastung | 1,5 mm - 2,0 mm | Verpackung, allgemeine Lebensmittelverarbeitung | Ausgewogene Flexibilität, Spannung und Haltbarkeit |
| Robust | 2,5 mm - 4,0 mm+ | Schneidstationen, Prallladezonen | Extreme Durchstoß- und Dehnungsfestigkeit |
Die Bestimmung der richtigen Abmessungen erfordert viel mehr als nur die Durchführung einfacher flacher Messungen. Sie müssen dynamische Betriebsfaktoren, Fertigungstoleranzen und Oberflächenbefestigungen berücksichtigen.
Die Angabe der Breite erfordert eine genaue Berechnung der seitlichen Betriebsabstände. Sie müssen ausreichend Platz für die Seitensicherungen lassen, um Reibung zu vermeiden. Wenn der Riemen an einem Metallrahmen reibt, fransen die Kanten schnell aus. Dadurch entstehen Kontaminationsrisiken.
Spurführungen, allgemein bekannt als V-Führungen, erfordern ebenfalls den richtigen Ausrichtungsabstand. Hersteller sind während der Produktion mit der üblichen Materialschrumpfung konfrontiert. Besprechen Sie stets Fertigungstoleranzen, bevor Sie Ihre Bestellung abschließen. Eine typische Breitentoleranz kann plus oder minus 2 mm betragen. Stellen Sie sicher, dass diese geringfügige Abweichung nicht an Ihren Maschinen hängen bleibt.
Die Messung der Gesamtlänge erfordert ein tiefes Verständnis Ihres Aufwickelmechanismus. Messen Sie nicht einen gedehnten, abgenutzten Gürtel als Grundlage. Ein alter Riemen hat sich wahrscheinlich dauerhaft verformt.
Eine Überdimensionierung Ihrer gewünschten Länge führt zu unzureichender Spannung. Der Riemen rutscht endlos auf der Antriebsscheibe. Umgekehrt führt eine Unterdimensionierung zu einer sofortigen mechanischen Belastung. Es beschädigt die Lager und drückt die thermische Verbindung auseinander. Stellen Sie Ihren Aufwickelmechanismus auf die absolute Minimalposition. Verlegen Sie ein Stahlmaßband genau dort, wo das Band verläuft. Dadurch wird Ihr korrekter Startumfang festgelegt.
Ihre Gesamtdicke ändert sich drastisch, wenn Sie Oberflächenmerkmale hinzufügen. Sie müssen die Abstände neu berechnen, wenn Ihr Projekt spezielles Zubehör erfordert.
Berücksichtigen Sie diese Profilzusätze bei Ihren Berechnungen der Höhenfreiheit. Sie wirken sich darauf aus, wie das Band unter Rollen, Metalldetektoren und Schaberklingen hindurchläuft.
Für Anwendungen in der Lebensmittelindustrie gelten strenge Sicherheits- und Hygieneanforderungen. Ihre Größen- und Dickenentscheidungen müssen nahtlos mit den Hygienestandards übereinstimmen.
Sie müssen sicherstellen, dass die von Ihnen gewählte Dicke und Größe die allgemeine Hygiene in der Einrichtung nicht beeinträchtigt. Das Grundmaterial muss den Standards FDA 21 CFR, European EC 1935/2004 oder USDA entsprechen. Dickere Bänder verwenden manchmal andere Weichmacherformeln. Stellen Sie sicher, dass Ihre spezifische Konfiguration über die richtigen Zertifizierungen für den direkten Lebensmittelkontakt verfügt. Fordern Sie von Ihrem Anbieter einen dokumentierten Compliance-Nachweis an.
Dickere, mehrlagige Bänder bringen einzigartige Hygieneprobleme mit sich. Die freiliegenden Stoffkanten nehmen während der Produktion leicht Feuchtigkeit auf. Dieses Eindringen von Flüssigkeit fördert gefährliches mikrobielles Wachstum im Inneren des Bandes. Außerdem kommt es zu einer schnellen Delaminierung der Lagen.
Für die Fleisch- und Milchverarbeitung sind häufig verkapselte Kanten erforderlich. Bei diesem Verfahren werden die innenliegenden Spanngewebe vollständig in massivem Polyurethan versiegelt. Das Hinzufügen gekapselter Kanten wirkt sich auf Ihre endgültige Breitenspezifikation aus. Sie müssen während Ihrer Entwurfsphase einen zusätzlichen Millimeter Dichtungsmaterial auf beiden Seiten einkalkulieren.
Größere, schwerere Bänder verändern Ihre täglichen Reinigungsprotokolle grundlegend. Sie besitzen mehr physische Masse. Daher erfordern sie wesentlich robustere Clean-in-Place (CIP)-Systeme. Dickere Profile halten die Umgebungswärme und Feuchtigkeit nach dem Abwaschen mit heißem Wasser länger.
Folglich erfordern sie längere Trocknungszeiten zwischen den Produktionsschichten. Wenn Sie einen kontinuierlichen Betrieb betreiben, verlangsamt eine längere Trocknung die Gesamtleistung. Polyurethan ist von Natur aus beständig gegen Fette und Öle. Allerdings kann eine längere Einwirkung von kochendem Wasser zu einer Hydrolyse führen. Planen Sie Ihre Hygienepläne entsprechend den spezifischen physikalischen Einschränkungen der von Ihnen gewählten Banddicke.
Die Beschaffung des richtigen Materials erfordert die Zusammenarbeit mit kompetenten technischen Experten. Nicht alle Hersteller bieten die notwendige technische Unterstützung, um den betrieblichen Erfolg sicherzustellen.
Ein zuverlässiger Lieferant von PU-Förderbändern fungiert als proaktiver Engineering-Partner. Sie werden Ihre CAD-Zeichnungen aktiv anfordern und prüfen. Sie überprüfen Ihre technischen Anforderungen, einschließlich Riemenscheibengrößen, Lastgewichte und Laufgeschwindigkeiten.
Sie führen mathematische Spannungsberechnungen durch, lange bevor sie eine endgültige Dicke angeben. Vermeiden Sie Anbieter, die einfach Standardgrößen verkaufen, ohne nach Ihrem Anwendungskontext zu fragen. Ein kompetenter Lieferant prüft den „k1%-Wert“ – die genaue Kraft, die erforderlich ist, um den Riemen um ein Prozent zu dehnen.
Sie müssen die Fertigungs- und Verbindungsmethoden des Lieferanten kritisch bewerten. Normalerweise wählen Sie zwischen thermischen Fingerverbindungen und mechanischen Metallbefestigungen. Die Integrität eines dünnen PU-Riemens hängt stark von einer hochwertigen thermischen Fingerverbindung ab.
Eine schlechte Verbindung führt zu einer starren, unflexiblen Zone. Dieser steife Bereich klickt und stößt, wenn er über die Antriebsriemenscheiben läuft. Dies führt zu Tracking-Problemen und Produktvibrationen. Fragen Sie Ihren Lieferanten nach seinen spezifischen Toleranzen für thermisches Spleißen. Führen sie interne Zugprüfungen an ihren Verbindungen durch?
Richten Sie Ihre Bewertung auf die allgemeine Zuverlässigkeit der Lieferkette aus. Benutzerdefinierte Breiten, zusätzliche Stollen und spezielle Längen erfordern maßgeschneiderte Fertigungsläufe. Besprechen Sie deren Verfügbarkeit für Rapid Prototyping, wenn Sie ein neues Fördersystem entwerfen.
Fordern Sie vollständige Transparenz über Materialprüfzertifizierungen. Ein starker Lieferant liefert neben seinen physischen Produkten auch genaue technische Datenblätter (TDS). Sie kommunizieren klar und deutlich Standardvorlaufzeiten und Lagerverfügbarkeit für Notfall-Austauschszenarien.
Die Dimensionierung eines PU-Riemens stellt eine wichtige technische Berechnung dar. Es erfordert einen Ausgleich zwischen Produktlast, minimalen Riemenscheibengrenzen und Umwelthygienefaktoren. Sie können diesen Vorgang nicht als generische Katalogauswahl behandeln. Präzision verhindert hier katastrophale Systemausfälle und kostspielige Linienausfälle. Für den reibungslosen Betrieb Ihrer Maschinen sind genaue Abmessungen erforderlich.
Um effektiv voranzukommen, dokumentieren Sie noch heute Ihre Systemgrenzen. Führen Sie diese umsetzbaren Schritte aus:
A: Liegt normalerweise zwischen 30 mm und 50 mm, variiert jedoch je nach Gewebelagenstruktur und Reibung der unteren Abdeckung. Genaue Grenzwerte finden Sie immer im technischen Datenblatt des Herstellers.
A: Nein. Die Basisdicke wird streng vom unteren Stoff bis zur flachen oberen Abdeckung gemessen. Profile, Stollen und Seitenwände werden als zusätzliche Maßwerte angegeben.
A: Lösen Sie den Aufnahmemechanismus bis zur absoluten Minimalposition. Messen Sie die genaue Strecke mit einem flexiblen Stahlband. Verlassen Sie sich bei der Berechnung der genauen Schnitt- und Verbindungslänge auf Ihren Lieferanten.
A: Nicht unbedingt. Wenn ein dicker Riemen auf einer unterdimensionierten Riemenscheibe verwendet wird, führt die starke mechanische Beanspruchung dazu, dass dieser viel schneller versagt als ein dünnerer, entsprechend spezifizierter Riemen.
