Welche Materialqualität verleiht Gewebeförderbändern eine bessere Leistung?

Viele Werksleiter betrachten einen vorzeitigen Bandausfall nur als einen weiteren unvermeidbaren Kostenfaktor im Schwerindustriegeschäft. Diese häufigen Systemausfälle sind jedoch oft auf einen kritischen Spezifikationsfehler im Frühstadium zurückzuführen und nicht auf den normalen täglichen Verschleiß. Das innere Karkassenmaterial fungiert als ultimatives strukturelles Rückgrat Ihres Fördersystems. Sie bestimmt direkt die maximale Belastbarkeit, die Stoßdämpfungsgrenzen und die langfristige Spurstabilität der gesamten Linie. Sie verlassen sich vollständig auf diese verborgene Stoffschicht, um einen sicheren und effizienten Betrieb Ihrer Abläufe zu gewährleisten. Letztendlich geht es bei optimaler Leistung nicht darum, das objektiv stärkste Material zu finden, das auf dem Markt erhältlich ist. Dazu muss die Stoffqualität genau auf Ihr Ladungsgewicht, die Neigungswinkel, die Umgebungsbedingungen und Ihr Gesamtbudget abgestimmt werden. In diesem Leitfaden erfahren Sie genau, wie Sie verschiedene Materialqualitäten bewerten. Sie erfahren, wie Sie diese Spezifikationen anpassen, um die tägliche Zuverlässigkeit Ihres Systems zu maximieren.

Wichtige Erkenntnisse

• Das Zugelement (Karkasse) bestimmt bis zu 80 % der mechanischen Zuverlässigkeit eines Riemens; Die Wahl der falschen Stoffqualität führt zu Dehnung, Laufproblemen oder Lagentrennung.
• Ein EP-Förderband (Polyester-Nylon) ist aufgrund seiner geringen Dehnung und hohen Feuchtigkeitsbeständigkeit die optimale Basis für die meisten modernen Industrieanwendungen.
• Durch die Ausarbeitung präziser Spezifikationen für Stoffförderbänder wird eine Überentwicklung (Budgetverschwendung) und eine Unterentwicklung (Risiko katastrophaler Ausfallzeiten) verhindert.
• Die Auswahl eines seriösen Textilförderbandlieferanten erfordert die Überprüfung der Einhaltung internationaler Prüfnormen (DIN, ISO, ASTM) für Haftung und Zugfestigkeit.

Die geschäftlichen Auswirkungen der Auswahl von Förderbandgeweben

Jedes Stoffförderband ist auf eine verborgene Innenstruktur angewiesen, um schwere Industrielasten zu transportieren. Wenn Sie sich für den falschen Stoff entscheiden, gehen die finanziellen Folgen weit über den ursprünglichen Kaufpreis hinaus. Die tatsächlichen Kosten einer Betriebsausfallzeit übersteigen immer die ursprüngliche Rechnung des Bandes. Eine schlechte Materialauswahl führt unweigerlich zu frustrierenden Verbindungsfehlern, übermäßiger Dehnung und schwerwiegenden Spurfehlausrichtungen. Wenn ein Riemen von den Umlenkrollen abrutscht, müssen Sie den Betrieb sofort stoppen, um strukturelle Schäden zu vermeiden. Diese plötzlichen Produktionsstopps beeinträchtigen die Rentabilität der Anlage und verschwenden wertvolle Wartungsstunden.

Wenn Sie die Anatomie des Schlachtkörpers verstehen, können Sie diese kostspieligen Ausfälle vermeiden. Der Innenstoff besteht aus zwei miteinander verwobenen Hauptfadenrichtungen. Die Kettfäden verlaufen in Längsrichtung über die gesamte Länge des Gürtels. Sie übernehmen die primären Zugkräfte des Antriebsmotors. Die Schussfäden verlaufen quer über die Breite des Gürtels. Sie sorgen für strukturelle Steifigkeit und Schlagfestigkeit. Die für diese Fäden verwendete spezifische Materialqualität bestimmt, wie sich der Riemen unter hoher Belastung verhält. Es steuert, wie stark sich der Gürtel dehnt und wie sicher er mechanische Verschlüsse hält.

Durch eine genaue Materialauswahl werden schwerwiegende Betriebsrisiken direkt gemindert. In stark beanspruchten Umgebungen führt die Auswahl des falschen Stoffes zu einem schnellen Kantenverschleiß. Es kann auch zu einer Schröpfung kommen, bei der sich das Band nach oben rollt und wertvolles Material an den Seiten ausläuft. Darüber hinaus führen nicht übereinstimmende Spannungsschichten häufig zu einer Schichtablösung. Dieser katastrophale Fehler tritt auf, wenn sich die äußere Gummiabdeckung vollständig von der inneren Stoffkarkasse löst. Die Auswahl der richtigen Kett- und Schussmaterialien verhindert diese strukturellen Fehler und sorgt dafür, dass sich Ihre Schnur sicher bewegt.

Kernstoff-Materialqualitäten: Bewertung der Optionen

Sie müssen Ihre Optionen sorgfältig abwägen, um den operativen Erfolg sicherzustellen. Ingenieure kategorisieren diese Stoffe nach den synthetischen oder natürlichen Materialien, die in ihren Kett- und Schussfäden verwendet werden. Hier finden Sie eine detaillierte Aufschlüsselung der Kernmaterialqualitäten, die für moderne Industrieanwendungen verfügbar sind.

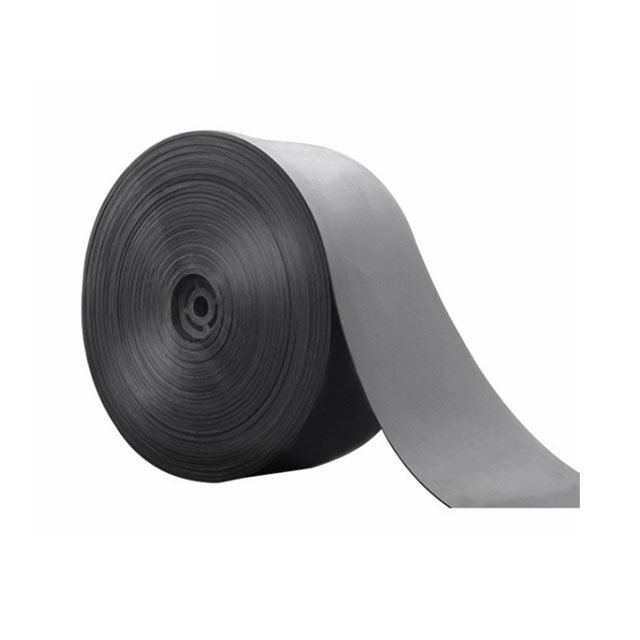

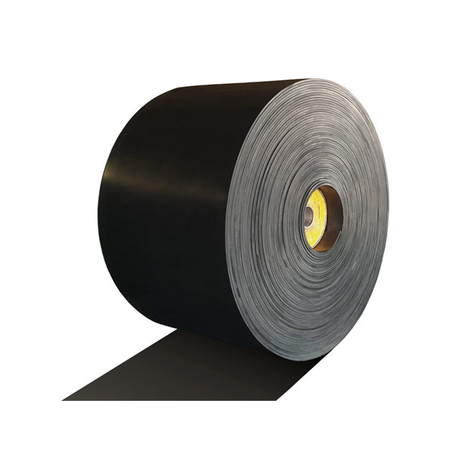

EP-Förderband (Kette aus Polyester / Schuss aus Nylon)

Ein EP-Förderband stellt den Industriestandard für die meisten modernen Materialtransportanwendungen dar. Das „E“ steht für Polyester, das in den Längskettfäden verwendet wird. Das „P“ steht für Polyamid, allgemein bekannt als Nylon, das in den Querschussfäden verwendet wird.

• Stärken: Diese Kombination bietet eine außergewöhnlich geringe Dehnung. Im Dauerbetrieb treten nur minimale Dehnungen auf, wodurch Wartungseingriffe reduziert werden. Es bietet außerdem einen hohen Anfangsmodul, was bedeutet, dass es einer Verformung bei hohen Anfangslasten stark widersteht. Darüber hinaus bietet die Polyesterkette absolute Beständigkeit gegen Feuchtigkeit und Schimmel.
• Ideale Anwendungsfälle: Sie sollten diese Sorte für den Transport über große Entfernungen verwenden, bei denen die Dehnung minimiert werden muss. Es zeichnet sich durch Hochgeschwindigkeitseinsätze aus. Es eignet sich auch perfekt für feuchte Umgebungen wie Zuschlagstoffwaschanlagen oder mineralische Aufbereitungsanlagen im Freien, die Regen ausgesetzt sind.
• Nachteile: EP-Gewebe weisen im Vergleich zu reinen Nylon-Alternativen eine etwas geringere extreme Schlagfestigkeit auf. Äußerst aggressive Absturzzonen mit großen, zerklüfteten Steinen erfordern zum Ausgleich möglicherweise eine zusätzliche Dicke der oberen Abdeckung.

NN (Nylon-Nylon)

NN-Riemen verwenden starke Nylonfasern sowohl für die Längskettfäden als auch für die Querschussfäden. Dadurch entsteht eine äußerst langlebige, belastbare Innenstruktur.

• Stärken: Nylon bietet maximale Flexibilität im gesamten System. Es bietet eine hervorragende Muldenform, sodass der Riemen über den Umlenkrollen eine tiefe „U“-Form bilden kann, ohne dass er sich versteift. Es zeichnet sich außerdem durch eine hervorragende Schlagfestigkeit und eine schnelle Erholung nach starken, plötzlichen Stößen aus.
• Ideale Anwendungsfälle: Wir empfehlen NN-Stoffe für kurze Anwendungen mit hoher Belastung. Sie leisten hervorragende Arbeit im Hartgesteinsabbau und direkt unter Primärbrechern. Sie bewältigen auch kleinere Riemenscheibendurchmesser problemlos, ohne dass die Verbindung reißt oder ermüdet.
• Kompromisse: Nylon hat eine viel höhere Dehnung als Polyester. Diese erhebliche Dehnung erfordert längere Spannwege, um die Spannung aufrechtzuerhalten. Außerdem nimmt es leicht Feuchtigkeit auf. Dies macht es äußerst ungeeignet für nasse oder eiskalte Bedingungen, bei denen absorbiertes Wasser gefrieren und den Kadaver zerstören kann.

CC (Baumwolle-Baumwolle) und Mischungen

Baumwolle diente als ursprünglicher Standard für Industriegurte, lange bevor moderne synthetische Fasern aufkamen.

• Stärken: Baumwolle bietet hervorragende mechanische Befestigungseigenschaften. Es hält Metallverbindungen fest und sicher. Darüber hinaus weist es während der Vulkanisation eine natürliche, starke Haftung auf herkömmlichen Gummibeschichtungsmischungen auf.
• Ideale Anwendungsfälle: In älteren Legacy-Systemen sind CC-Bänder möglicherweise immer noch im Einsatz. Sie eignen sich gut für leichte landwirtschaftliche Transporte. Sie funktionieren auch gut in bestimmten trockenen Innenanwendungen wie Verpackungslinien oder Postsortieranlagen.
• Nachteile: Baumwolle bleibt sehr anfällig für Fäulnis, Schimmel und chemischen Abbau. Im Verhältnis zu seinem Massengewicht weist es eine sehr geringe Zugfestigkeit auf. Heutzutage ist es für Anwendungen in der Schwerindustrie weitgehend veraltet.

Leistungsvergleichsmatrix für Stoffqualitäten

Anpassung der Spezifikationen von Gewebeförderbändern an die betriebliche Realität

Die Auswahl einer allgemeinen Materialkategorie ist nur der erste Schritt. Sie müssen Ihre genauen Stoffförderbandspezifikationen direkt an Ihre tatsächlichen betrieblichen Gegebenheiten anpassen. Die Nichteinhaltung dieser Parameter führt zu vorzeitigem Verschleiß und häufigen Wartungseingriffen.

1. Zugfestigkeit und Arbeitsspannung
   Sie müssen die erforderliche Festigkeitsbewertung genau berechnen. Ingenieure messen diese Spannung in PIW (Pfund pro Zoll Breite) oder N/mm (Newton pro Millimeter). Sie berechnen diesen Wert anhand mehrerer sich überschneidender Faktoren. Sie müssen die Leistung des Antriebsmotors, den Neigungswinkel des Förderrahmens und die Schüttdichte Ihres transportierten Materials berücksichtigen. Eine steilere Steigung erfordert eine exponentiell höhere Arbeitsspannung, um ein Zurückrutschen zu verhindern.
2. Dehnungstoleranzen und Aufnahmegrenzen
   Jedes mechanische System hat eine physikalische Grenze für die Aufnahme von Dehnungen. Sie müssen beurteilen, wie viel Dehnung Ihr Aufwickelmechanismus tatsächlich bewältigen kann. Wenn Sie einen Schneckenaufnehmer oder einen Schwerkraftaufnehmer mit begrenzter vertikaler Bewegung verwenden, kommt es bei einem NN-Band irgendwann zum Durchschlagen. Sobald die Spannkraft ihre Grenze erreicht, verliert der Riemen an Spannung und rutscht auf der Antriebsscheibe durch. In diesen Fällen mit begrenztem Federweg ist ein EP-Typ aufgrund seines minimalen Dehnungsprofils obligatorisch.
3. Einschränkungen hinsichtlich der Mulde und des Rollendurchmessers
   Viele Bediener glauben fälschlicherweise, dass mehr Lagen immer auch eine bessere Leistung bedeuten. Dickere Riemen mit höheren Lagen könnten tatsächlich zu steif für Ihr System werden. Wenn die Stoffqualität zu steif ist, überbrückt sie die Mittelrollen, anstatt darin zu ruhen. Dies führt zu schrecklichen Tracking-Problemen. Darüber hinaus erzeugt das Wickeln eines starren, mehrlagigen Riemens um eine kleine Endscheibe eine enorme innere Spannung. Dies führt häufig dazu, dass mechanische Verbindungen ausreißen oder sich die Innenlagen vollständig lösen.
4. Umgebungsvariablen
   Sie müssen Ihre Spezifikationen immer an die Umgebungsbedingungen anpassen. Durch die chemische Belastung sind spezielle Gummiüberzugstypen zum Schutz des Innengewebes erforderlich. Extreme Temperaturen erfordern synthetische Stoffe, die bei eisigem Wetter nicht spröde werden. Hohe Luftfeuchtigkeit disqualifiziert Naturfasern wie Baumwolle sofort und macht Nylon zu einer sehr riskanten Wahl.

So überprüfen Sie einen Textilförderbandlieferanten für kritische Anwendungen

Die Suche nach dem richtigen Herstellungspartner ist ebenso wichtig wie die Suche nach dem richtigen Stoff. Die Auswahl eines zuverlässigen Textilförderbandlieferanten erfordert eine strenge Sorgfaltspflicht. Sie müssen ihre internen Herstellungsprozesse und Qualitätskontrollen sorgfältig überprüfen.

• Tests und Transparenz: Vor dem Kauf müssen Sie tatsächliche Labortestdaten anfordern. Akzeptieren Sie keine vagen Marketingaussagen über die Riemenstärke. Fordern Sie Berichte zur Zugfestigkeit über die gesamte Dicke an. Fordern Sie präzise Messwerte zur Lagenhaftung. Fordern Sie Daten zur Bruchdehnung auf der Grundlage strenger internationaler Standards wie ISO 412 oder DIN 22102 an. Seriöse Lieferanten stellen diese Dokumente gerne zur Verfügung.
• Fertigungskonsistenz: Suchen Sie nach Lieferanten, die ihre Produktionsprozesse durchgängig kontrollieren. Sie sollten ihre Vulkanisationspressen und Kalandriergeräte besitzen und warten. Dieser Besitz stellt sicher, dass sie während des Aushärtungsprozesses eine konstante Stoffspannung aufrechterhalten. Spannungsschwankungen während der Herstellung führen dazu, dass der endgültige Riemen schief läuft, egal wie perfekt Sie Ihre Umlenkrollen ausrichten.
• Anpassungsmöglichkeiten: Die besten Lieferanten passen ihre Produkte genau an die Anforderungen Ihrer Einrichtung an. Sie müssen in der Lage sein, spezielle Bezugsmassen auf die von Ihnen angegebene Stoffkarkasse zu kleben. Abhängig von Ihrer spezifischen Materialbelastung benötigen Sie möglicherweise hoch abriebfesten, flammhemmenden oder ölbeständigen Gummi.
• Lieferzeiten und Garantie: Prüfen Sie die Geschäftsbedingungen immer sorgfältig. Überprüfen Sie die werkseitigen Spleißgarantien und suchen Sie nach versteckten Garantieausschlüssen. Ein starker technischer Support nach der Installation unterscheidet oft echte Industriepartner von einfachen Rohstoffmaklern. Stellen Sie sicher, dass sie Ihnen helfen, wenn während der ersten Einlaufphase Tracking-Probleme auftreten.

Abschluss

Die optimale mechanische Leistung beruht ausschließlich auf technischen Synergien. Sie müssen die spezifische Stoffqualität direkt auf die individuellen täglichen Anforderungen Ihrer Anwendung abstimmen. Ein Riemen versagt typischerweise, wenn seine innere Struktur der örtlichen Umgebung, der ausgeübten Spannung oder den Stoßbelastungen nicht gewachsen ist. Durch das Verständnis der unterschiedlichen physikalischen Eigenschaften von Polyester, Nylon und Baumwolle können Sie die Lebensdauer Ihres Systems drastisch verbessern.

Ihr nächster umsetzbarer Schritt sollte ein gründliches internes Audit sein. Wir empfehlen Ingenieuren und Beschaffungsteams dringend, ihre aktuellen Systeme noch heute zu überprüfen. Überprüfen Sie Ihre bestehenden Nutzungsgrenzen und überprüfen Sie Ihre historischen Wartungsfehlerprotokolle, bevor Sie Ihr nächstes Lastenheft verfassen. Wenn Sie genau verstehen, wie und warum Ihr letzter Riemen ausgefallen ist, wissen Sie genau, welche Parameter geändert werden müssen.

Schließlich sollten Sie niemals die Spannungsanforderungen erraten. Wir empfehlen Ihnen, sich direkt an einen ingenieurorientierten Hersteller zu wenden. Lassen Sie ihre technischen Experten eine spezifische Spannungs- und Lastberechnung für Ihre Anlage durchführen, um absolute Zuverlässigkeit zu gewährleisten.

FAQ

F: Was ist der Unterschied zwischen EP- und NN-Gewebeförderbändern?

A: EP-Riemen verwenden Polyester-Kettfäden und Nylon-Schussfäden. Sie bieten eine sehr geringe Dehnung und eine hervorragende Feuchtigkeitsbeständigkeit und sind somit ideal für lange Strecken. NN-Riemen verwenden Nylon für beide Fäden. Sie bieten überragende Flexibilität und absorbieren starke Stöße, dehnen sich aber deutlich stärker. NN nimmt außerdem leicht Feuchtigkeit auf, wodurch EP viel besser für feuchte Umgebungen geeignet ist.

F: Wie viele Lagen sollte mein Stoffförderband haben?

A: Die Anzahl der Lagen hängt vollständig von der Zugfestigkeit des Stoffes pro Lage und der erforderlichen Muldenflexibilität ab. Sie sollten niemals einfach Lagen hinzufügen, um die Gesamtfestigkeit zu erhöhen. Zu viele Lagen machen den Gürtel zu steif. Dies führt dazu, dass es die Tragrollen überbrückt und die Spur entlang des Förderbandrahmens schlecht verläuft.

F: Warum dehnt sich mein Stoffförderband ständig?

A: Ständiges Dehnen weist normalerweise darauf hin, dass die Arbeitsspannung nicht ausreichend ist. Dies kommt auch häufig vor, wenn Sie eine NN-Karkasse (Nylon) in einer Anwendung verwenden, die tatsächlich die geringen Dehnungseigenschaften einer EP-Karkasse erfordert. Sie sollten Ihre physikalischen Belastungsgrenzen überprüfen und einen Wechsel zu einem Zugträger auf Polyesterbasis in Betracht ziehen.

F: Welche Informationen sind erforderlich, um Spezifikationen für Stoffförderbänder anzugeben?

A: Um ein genaues Fertigungsangebot zu erhalten, müssen Sie mehrere wichtige Details angeben. Geben Sie die Gürtelbreite, die Gesamtlänge und den bevorzugten Stofftyp an. Geben Sie die erforderliche Festigkeitsbewertung in N/mm oder PIW, die Gesamtlagenzahl, die Dicke der oberen und unteren Abdeckung sowie die für Ihre Umgebung erforderliche spezifische Gummiabdeckungsqualität an.
