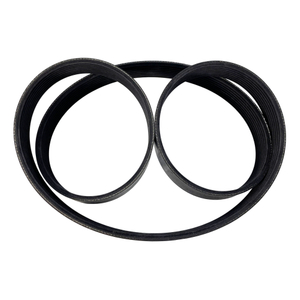

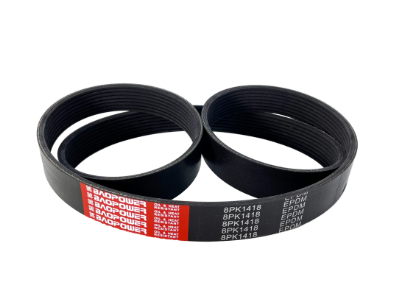

Der EPDM-Poly-V-Riemen, auch als Keilrippenriemen oder Mikro-V-Riemen bezeichnet, ist eine Kraftübertragungskomponente, die für Automobil- und Industrieantriebssysteme entwickelt wurde. Der Riemen verfügt über mehrere V-förmige Rippen entlang seiner Innenfläche, die in entsprechende Rillen der Riemenscheibe eingreifen und so die Last im Vergleich zu herkömmlichen Keilriemen über eine größere Kontaktfläche verteilen. Der aus einer EPDM-Gummimischung (Ethylen-Propylen-Dien-Monomer) hergestellte Riemen unterstützt den Betrieb in Umgebungen mit erhöhten Temperaturen, die häufig in Motorräumen und Gehäusen von Industriemaschinen anzutreffen sind. Das Multirippen-Design ermöglicht eine Kraftübertragung bei höheren Geschwindigkeiten und über längere Achsabstände als Standard-Single-V-Konfigurationen.
Der Riemenkörper besteht aus EPDM-Gummi, einem synthetischen Polymer, das für seine Beständigkeit gegen Hitze, Ozon und Witterungseinflüsse bekannt ist. EPDM behält seine elastischen Eigenschaften über einen weiten Temperaturbereich bei und unterstützt so eine gleichbleibende Leistung bei Anwendungen, bei denen Temperaturwechsel auftreten.
In der Gummimischung sind kurze Verstärkungsfasern verteilt, um die seitliche Steifigkeit und den Widerstand gegen Querdruck zu erhöhen. Diese Verstärkung trägt dazu bei, dass der Riemen sein Rippenprofil unter Last beibehält, wodurch Verformungen reduziert werden und ein gleichmäßiger Keileingriff in die Riemenscheibenrillen unterstützt wird.
Eine hochfeste Kordschicht verläuft in Längsrichtung innerhalb der Riemenstruktur und sorgt für die primäre Zugfestigkeit für die Kraftübertragung. Diese Kordschicht absorbiert die während des Betriebs entstehenden Zugkräfte und trägt dazu bei, die Längenstabilität des Riemens im Laufe der Zeit aufrechtzuerhalten.
Unter gleichen räumlichen Bedingungen liefert die Mehrrippenkonstruktion eine etwa 30 % höhere Übertragungsleistung im Vergleich zu Standard-Einzelkeilriemen ähnlicher Breite. Die vergrößerte Kontaktfläche zwischen Riemenrippen und Riemenscheibenrillen trägt zu dieser verbesserten Kraftübertragungsfähigkeit bei.
Der Riemen unterstützt Betriebsgeschwindigkeiten von bis zu 40 Metern pro Sekunde und eignet sich daher für Hochgeschwindigkeitsantriebsanwendungen. Die flexible Konstruktion ermöglicht die Anpassung des Riemens an Riemenscheiben mit kleinem Durchmesser, die üblicherweise in kompakten Antriebsanordnungen verwendet werden.
Das Mehrrippenprofil verteilt den Kontaktdruck auf mehrere Eingriffspunkte, was dazu beiträgt, Vibrationen während des Betriebs zu reduzieren. Dieses verteilte Kontaktmuster trägt im Vergleich zu Einzel-V-Konfigurationen in vergleichbaren Anwendungen zu einer geringeren Geräuschentwicklung bei.
EPDM-Poly-V-Riemen eignen sich für eine Reihe von Anwendungen im Automobil- und Industriebereich. In Automobilsystemen treiben diese Riemen Motorzubehörteile an, darunter Lichtmaschinen, Wasserpumpen, Servolenkungspumpen und Kühlventilatoren. In Industriemaschinen werden sie in Förderantrieben, Textilanlagen, Werkzeugmaschinen und HVAC-Systemen eingesetzt, wo kompakte Antriebskonstruktion und effiziente Leistungsübertragung erforderlich sind. Für Unternehmenskunden, die Komponenten für Fertigungsanlagenflotten beschaffen, bieten diese Riemen Kompatibilität mit Standard-Mehrrippen-Riemenscheibensystemen, die in verschiedenen Industrieanwendungen eingesetzt werden. Die ölbeständigen Eigenschaften von EPDM unterstützen auch den Einsatz in Umgebungen, in denen es zu gelegentlichem Kontakt mit Schmiermitteln kommen kann.
Profilbezeichnung | Rippenabstand (mm) | Typische Anwendungen |
|---|---|---|
PH | 1.6 | Präzisionsbürogeräte, Kleingeräte |
PJ | 2.34 | Automobilzubehör, Haushaltsgeräte |
PK | 3.56 | Automobilmotorsysteme, Industriemaschinen |
PL | 4.7 | Schwere Industrieantriebe, landwirtschaftliche Geräte |
PN | 9.4 | Große Industriemaschinen, Systeme mit hohem Drehmoment |
Die Anzahl der Rippen pro Riemen kann entsprechend den Anwendungsanforderungen festgelegt werden, wobei die Standardkonfigurationen je nach Profiltyp zwischen 3 und 20 Rippen liegen.
Riemen mit PJ-Profil haben eine Rippenteilung von 2,34 mm und werden typischerweise in Anwendungen mit geringerer Beanspruchung verwendet, beispielsweise in Nebenantrieben in der Automobilindustrie und in Kleingeräten. Riemen mit PK-Profil haben eine breitere Rippenteilung von 3,56 mm und sind für Anwendungen mit höherer Belastung, einschließlich Automobilmotorsystemen und Industriemaschinen, konzipiert.
EPDM-Gummi ist so formuliert, dass es erhöhten Temperaturen standhält, die üblicherweise in Motorräumen und Industrieumgebungen auftreten. Das Material behält seine elastischen Eigenschaften und seine strukturelle Integrität unter Temperaturwechselbedingungen. Die Betriebstemperaturgrenzen sollten anhand spezifischer Anwendungsanforderungen überprüft werden.
Die Riemenlänge wird durch Messen der effektiven Länge entlang der Teilungslinie des Riemens bestimmt. Beziehen Sie sich bei Ersatzanwendungen auf die Teilenummer, die auf dem vorhandenen Riemen aufgedruckt ist, oder konsultieren Sie das Datenblatt des Geräteherstellers. Auch die Anzahl der Rippen und die Profilart müssen zum Flaschenzugsystem passen.
EPDM-Poly-V-Riemen weisen eine Beständigkeit gegen Öl, Hitze und Abrieb auf und sind daher für den Einsatz unter Betriebsbedingungen geeignet, bei denen eine Belastung durch Schmiermittel und Umweltschadstoffe auftreten kann. Der Grad der Resistenz variiert je nach spezifischer Formulierung der Verbindung und Expositionskonzentration.
