SPZ, SPA, SPB, SPC, 3 V, 5 V, 8 V

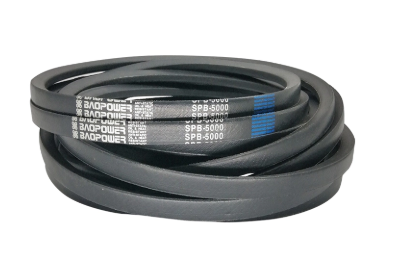

Umwickelte Keilriemen sind Kraftübertragungskomponenten mit trapezförmigem Querschnitt, die die Rotationskraft zwischen Riemenscheiben durch Keilwirkung übertragen. Das V-förmige Profil verkeilt sich unter Last in der Riemenscheibennut, wodurch die Reibung erhöht und der Schlupf im Vergleich zu Flachriemenkonstruktionen verringert wird. Dieser Keileffekt ermöglicht kompakte Antriebsanordnungen mit kleineren Riemenscheibendurchmessern und kürzeren Achsabständen und unterstützt so ein platzeffizientes Maschinendesign in industriellen Anwendungen.
Der trapezförmige Querschnitt ist das zentrale Funktionsmerkmal von Keilriemen. Mit zunehmender Spannung drücken die Riemenseiten fester gegen die Rillenwände der Riemenscheibe und erzeugen so zusätzliche Reibung proportional zur Last. Diese selbstspannende Eigenschaft hält die Kraftübertragung über verschiedene Drehmomentniveaus hinweg aufrecht. Die umwickelte Außenhülle schützt den inneren Gummi und das Kabel vor Abrieb, Öl und Umwelteinflüssen und verlängert so die Lebensdauer des Riemens in Industrieumgebungen.
Die Zugfestigkeit wird durch interne Verstärkungskorde gewährleistet, die über die gesamte Riemenlänge verlaufen. Polyesterschnüre sind in den meisten umwickelten Keilriemenserien Standard und bieten eine geringe Dehnung und eine gleichmäßige Spannungserhaltung. Aramidschnüre sind für Hochleistungsanwendungen erhältlich, die eine höhere Zugfestigkeit und eine geringere Dehnung erfordern. Die Wahl des Seilmaterials wirkt sich direkt auf die Tragfähigkeit des Riemens und seine Eignung für Stoßbelastungen in Industriemaschinen aus.
Die äußere Hülle besteht aus einer mit Gummimischung imprägnierten Stoffschicht, die für Abriebfestigkeit und Umweltschutz sorgt. Die Gummimischung, die die Schnüre umgibt und den Riemenkörper ausfüllt, verhindert Biegeermüdung und Hitzestau während des Betriebs. Verschiedene Gummiformulierungen berücksichtigen spezifische Betriebsbedingungen wie Öleinwirkung, hohe Temperaturen oder statische Leitfähigkeitsanforderungen in kommerziellen Kraftübertragungssystemen.
Ummantelte Keilriemen werden in mehreren Größenserien hergestellt, um den unterschiedlichen Anforderungen an die Kraftübertragung in Industrieanlagen gerecht zu werden.
Die Schmalkeilriemenserie (SPZ, SPA, SPB, SPC) zeichnet sich durch ein im Verhältnis zur Höhe schmaleres Profil aus und bietet so eine höhere Leistungsdichte als klassische Keilriemen. Diese Serie wird in modernen Industriemaschinen eingesetzt, bei denen der Platz begrenzt ist. Querschnittsabmessungen: SPZ (10 mm obere Breite × 8 mm Höhe), SPA (13 mm × 10 mm), SPB (17 mm × 11 mm), SPC (22 mm × 14 mm).
Die Industrie-Keilriemenserie (3V, 5V, 8V) folgt britischen Dimensionierungsnormen und wird häufig in nordamerikanischen Geräten und HVAC-Systemen verwendet. Querschnittsabmessungen: 3V (9,5 mm obere Breite × 8 mm Höhe), 5V (16 mm × 13,5 mm), 8V (25 mm × 23 mm). Diese Serie unterstützt die hochbeanspruchte Kraftübertragung in Industrieventilatoren, Pumpen und Kompressoren.
Ummantelte Keilriemen dienen der Kraftübertragung in zahlreichen Industriebereichen. HVAC-Systeme nutzen sie für Lüfter- und Gebläseantriebe in Gewerbegebäuden und Industrieanlagen. Industriemaschinen nutzen sie für die Kraftübertragung vom Motor zur Welle in Förderbändern, Werkzeugmaschinen und Verarbeitungsgeräten. Landwirtschaftliche Geräte sind für den Antrieb von Erntemaschinen, Traktoren und Bewässerungssystemen auf Keilriemen angewiesen. Automobilanwendungen umfassen Nebenaggregatantriebssysteme im Motorraum. Materialtransportgeräte nutzen sie für Förderantriebe und Hebemechanismen.
OEM-Services unterstützen markenspezifische Anforderungen für Unternehmenskunden und Erstausrüster. Auf Bandoberflächen ist ein individueller Druck von Logos und Teilenummern möglich. Die Längen werden nach genauen Spezifikationen innerhalb der Standardtoleranzen für Größenreihen hergestellt. Für bestimmte Anwendungen können spezielle Gummimischungen formuliert werden, die auf Ölbeständigkeit, Hitzebeständigkeit oder statische Leitfähigkeit abzielen. Individuelle Verpackungs- und Etikettierungsoptionen unterstützen die Integration der Marken-Lieferkette. Die Mindestbestellmenge für OEM-Bestellungen beginnt bei 1.000 Stück pro Spezifikation, wobei für Bestellungen unterhalb der Mindestbestellmenge Werkzeuggebühren anfallen.
Die Produktion folgt den Qualitätsmanagementprotokollen ISO 9001. Jede Riemenserie wird einem Zugfestigkeitstest, einem Biegeermüdungstest und einer Dimensionsprüfung unterzogen. Die Längentoleranz wird innerhalb der ISO 4184-Standards kontrolliert. Wärmealterungstests bestätigen die Leistung unter kontinuierlichen Betriebstemperaturen. Für jede Produktionscharge werden Prüfprotokolle geführt und Prüfberichte sind auf Anfrage für die Dokumentation der kommerziellen Beschaffungsqualität erhältlich.
Ja, Musterbänder zur Maßüberprüfung und Materialbewertung sind verfügbar. Musterkosten sind von bestätigten Großbestellungen abzugsfähig. Die Frachtkosten liegen in der Verantwortung des Empfängers.
Die Mindestbestellmenge beträgt 1.000 Stück pro Spezifikation. Für Bestellungen unterhalb der Mindestbestellmenge fällt eine Formgebühr an, die erstattet wird, wenn die Gesamtbestellungen die Mindestbestellmenge erreichen.
Ja, für OEM-Bestellungen ist der Druck von benutzerdefinierten Logos und Teilenummern möglich. Stellen Sie Bilddateien im Vektorformat zur Verfügung, bevor die Produktion beginnt, um das Layout zu bestätigen.
Standardspezifikationen werden bei Großbestellungen innerhalb von 25 bis 35 Werktagen versendet. Für kundenspezifische Formulierungen oder spezielle Verpackungen kann zusätzliche Zeit erforderlich sein, die bei der Auftragserteilung bestätigt wird.
Jede Produktionscharge wird einer Zugfestigkeitsprüfung, einer Maßprüfung und einer visuellen Qualitätskontrolle unterzogen. Auf Anfrage können den Sendungen Chargenprüfberichte beigefügt werden.
Zu den Zahlungsbedingungen gehören T/T (30 Prozent Anzahlung im Voraus, Restbetrag vor Versand) und L/C bei Sicht. Für Unternehmenskunden mit etablierter Bestellhistorie können spezifische Konditionen besprochen werden.
