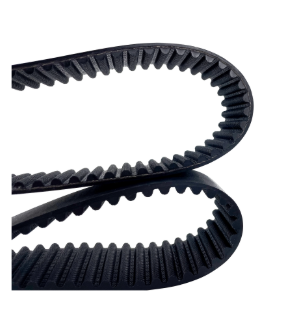

Hochgeschwindigkeits-Zahnriemen sind synchrone Kraftübertragungskomponenten, die Zahnprofile verwenden, die mit den entsprechenden Riemenscheibenzähnen kämmen und so eine präzise Bewegungssteuerung ohne Schlupf ermöglichen. Im Gegensatz zu Reibungsantriebsriemen wie Keilriemen oder Flachriemen halten Zahnriemen ein konstantes Geschwindigkeitsverhältnis zwischen Antriebs- und Abtriebswelle aufrecht und eignen sich daher für Anwendungen, die eine genaue Positionierung und Synchronisierung erfordern. Diese Bänder arbeiten mit einer Reihe von Geschwindigkeiten, von langsamer Indexierung bis hin zu kontinuierlichem Hochgeschwindigkeitsbetrieb, und werden dort spezifiziert, wo die Konstanz der Winkelgeschwindigkeit eine Designanforderung ist.
Das Zahnprofil auf der Innenfläche des Riemens greift in die Rillen der Riemenscheibe ein und sorgt so für eine synchrone Kraftübertragung. Die Zahnform ist präzise geformt, um ein reibungsloses Ein- und Auskuppeln mit den Riemenscheibenzähnen zu gewährleisten und Geräusche und Vibrationen während des Betriebs zu reduzieren. Eine Nylongewebeabdeckung auf den Zahnoberflächen verringert die Reibung zwischen den Riemenzähnen und den Riemenscheibenrillen und trägt so zu einem gleichmäßigen Betrieb über die gesamte Lebensdauer des Riemens bei. Verschiedene Zahnprofilgeometrien – darunter krummlinige, trapezförmige und modifizierte krummlinige Designs – sind verfügbar, um spezifische Last- und Geschwindigkeitsanforderungen zu erfüllen.
Die im Riemenkörper eingebetteten Zugstränge verlaufen in Längsrichtung über die gesamte Riemenlänge und bieten Widerstand gegen Dehnung unter Last. Diese Schnüre bestehen aus hochfesten Fasern wie Glasfaser oder Stahl, die aufgrund ihrer Formstabilität und Tragfähigkeit ausgewählt werden. Die Zugstränge sind das primär tragende Element des Riemens und bestimmen dessen Gesamtzugfestigkeit. Das Material und die Konstruktion des Kabels werden basierend auf den Anforderungen der Anwendung an die Kraftübertragung und den erwarteten Lastzyklen ausgewählt.
Der Riemenkörper besteht typischerweise aus einer Gummi- oder Polyurethanmischung, die die Zugstränge umhüllt und die Zahnprofile bildet. Gummimischungen bieten Flexibilität und eine gute Beständigkeit gegen Biegeermüdung, wodurch sie für eine Vielzahl industrieller Anwendungen geeignet sind. Polyurethanformulierungen bieten zusätzliche Beständigkeit gegenüber bestimmten Chemikalien und Umweltbedingungen. Die Auswahl der Mischung erfolgt auf der Grundlage des Betriebstemperaturbereichs, der Umgebungseinflüsse und der Lastzyklusanforderungen der Anwendung.
Zahnprofilserie | Verfügbare Modelle | Zahnteilung | Profilgeometrie |
|---|---|---|---|
HTD (Kreisbogen) | 3M, 5M, 8M, 14M, 20M | 3 mm, 5 mm, 8 mm, 14 mm, 20 mm | Krummlinig |
Trapezförmig (T-Serie) | T2,5, T5, T10, T20 | 2,5 mm, 5 mm, 10 mm, 20 mm | Trapezförmig |
STD (halbrund) | S3M, S5M, S8M, S14M | 3 mm, 5 mm, 8 mm, 14 mm | Modifizierte krummlinige |
Riemenbreite und -länge werden je nach Anwendungsanforderungen spezifiziert. Die Länge wird durch die Anzahl der Zähne multipliziert mit der Zahnteilung bestimmt. Standardlängen sind für jede Profilserie verfügbar.
Hochgeschwindigkeits-Zahnriemen werden in einem breiten Spektrum von Industrieanlagen eingesetzt. In industriellen Automatisierungssystemen sorgen sie für eine synchronisierte Bewegung von Förderbändern, Verpackungsmaschinen und Montagegeräten, wo eine konsistente Zeitsteuerung zwischen mehreren Stationen erforderlich ist. Druckmaschinen sind für die präzise Registrierung des Papiereinzugs und die Farbausrichtung bei hohen Produktionsgeschwindigkeiten auf Zahnriemen angewiesen. Textilmaschinen nutzen sie für synchronisierte Antriebssysteme in Spinn-, Web- und Strickmaschinen. Werkzeugmaschinen nutzen Zahnriemen für Spindelantriebe und Achspositionierung, wenn die Positionsgenauigkeit die Teilequalität beeinflusst. Weitere Anwendungen umfassen Lebensmittelverarbeitungsgeräte, medizinische Geräte, Büroautomatisierungsgeräte, Robotik und Halbleiterfertigung – überall dort, wo eine präzise Aufrechterhaltung des Geschwindigkeitsverhältnisses und Positionierungsgenauigkeit Konstruktionsanforderungen sind.
Bei der Auswahl des richtigen Hochgeschwindigkeits-Zahnriemens müssen mehrere Faktoren berücksichtigt werden. Die erforderliche Übertragungsleistung und Betriebsgeschwindigkeit bestimmen die passende Riemenbreite und Zahnprofilgröße. Anwendungen mit höherer Leistung erfordern typischerweise breitere Riemen oder größere Zahnprofile mit größerer Scherfestigkeit pro Zahn. Der Achsabstand zwischen den Riemenscheiben und das gewünschte Geschwindigkeitsverhältnis bestimmen die Riemenlänge und die Anzahl der Zähne auf jeder Riemenscheibe. Umgebungsbedingungen – einschließlich Temperaturbereich, Einwirkung von Ölen oder Chemikalien sowie das Vorhandensein von Staub oder Schmutz – beeinflussen die Wahl der Bandmaterialmischung. Für eine gleichbleibende Leistung ist die richtige Spannung unerlässlich; Eine unzureichende Spannung kann dazu führen, dass die Zähne unter Last springen, während eine übermäßige Spannung den Lagerverschleiß beschleunigt und die Lebensdauer des Riemens verkürzt. Im Rahmen eines vorbeugenden Wartungsprogramms wird eine regelmäßige Überprüfung auf Zahnabnutzung, Rissbildung und korrekte Ausrichtung empfohlen.
Hochgeschwindigkeits-Zahnriemen sind in drei Primärzahnprofilserien erhältlich: HTD-Kreisbogenprofile (3M, 5M, 8M, 14M, 20M), trapezförmige T-Serienprofile (T2,5, T5, T10, T20) und STD-Halbkreisprofile (S3M, S5M, S8M, S14M). Jedes Profil bietet unterschiedliche Tragfähigkeits-, Geräusch- und Eingriffseigenschaften, die auf spezifische Anwendungsanforderungen zugeschnitten sind.
Zahnriemenantriebe können bei richtiger Spannung und richtig abgestimmten Riemenscheiben einen Übertragungswirkungsgrad von bis zu 99 Prozent erreichen. Der tatsächliche Wirkungsgrad variiert je nach Faktoren wie Riementyp, Riemenscheibendurchmesser, Betriebsgeschwindigkeit, Spannungsniveau und Ausrichtungsgenauigkeit. Um die Nenneffizienz über die gesamte Lebensdauer aufrechtzuerhalten, sind eine ordnungsgemäße Installation und Wartung erforderlich.
Hochgeschwindigkeits-Zahnriemen verwenden typischerweise eine Gummi- oder Polyurethan-Körpermischung mit eingebetteten Zugsträngen aus Glasfaser oder Stahl. Die Zahnoberflächen sind mit Nylongewebe überzogen, um Reibung und Verschleiß beim Eingriff mit Riemenscheiben zu reduzieren. Die Materialauswahl hängt von der Belastung, der Geschwindigkeit, dem Temperaturbereich und den Umgebungsanforderungen der Anwendung ab.
Die Größe des Zahnriemens wird durch drei Parameter bestimmt: Zahnprofiltyp (z. B. 5M, T10), Riemenlänge (angegeben durch Anzahl der Zähne multipliziert mit der Teilung) und Riemenbreite. Die erforderliche Länge hängt vom Achsabstand der Riemenscheibe und der Anzahl der Riemenscheibenzähne ab. Konsultieren Sie die Anwendungsspezifikationen oder wenden Sie sich an einen technischen Berater, um die richtige Dimensionierung basierend auf Ihrer spezifischen Antriebskonfiguration zu berechnen.
