Gezahnte Keilriemenführung: Flexibilität, Wärme und Riemenscheibenanpassung

Bei der Modernisierung von Kraftübertragungssystemen müssen Antriebseffizienz, Platzbeschränkungen und Komponentenlebensdauer in Einklang gebracht werden. Maschinenbauingenieure stehen bei der Konstruktion moderner Maschinen vor schwierigen Entscheidungen. Sie benötigen zuverlässige, langlebige Leistung, ohne auf kompakte Gerätelayouts verzichten zu müssen. Standardumwickelte Riemen fallen in Hochgeschwindigkeits-, engen oder Hochtemperaturkonfigurationen häufig vorzeitig aus. Sie leiden unter starker Biegebeanspruchung. Sie reißen leicht und zersetzen sich bei starker thermischer Belastung schnell. Diese Realität führt dazu, dass Wartungsteams mit unerwarteten Maschinenstillständen und häufigem Komponentenaustausch zu kämpfen haben.

Ein gezahnter Keilriemen bietet eine robuste technische Lösung für genau diese betrieblichen Herausforderungen. Unser Ziel ist eine strenge technische Bewertung dieser verbesserten Antriebskomponenten. Wir helfen Systemdesignern dabei, festzustellen, ob diese strukturelle Änderung den Übergang rechtfertigt. Sie werden die zugrunde liegenden Mechanismen der Spannungsentlastung, des Wärmemanagements und des idealen Scheibensitzes entdecken. Anschließend können Sie fundierte Beschaffungsentscheidungen für Ihre spezifischen industriellen Anwendungen treffen.

Wichtige Erkenntnisse

• Biegespannungsentlastung: Das gekerbte Design ermöglicht den Betrieb über kleineren Riemenscheibendurchmessern, ohne dass es zu vorzeitigen Biegerissen kommt.

• Thermische Effizienz: Eine größere Oberfläche und eine geringere innere Reibung führen zu niedrigeren Betriebstemperaturen und verlängern die Lebensdauer des Riemens.

• Effizienz vs. Kosten: Während die anfänglichen Anschaffungskosten höher sind, führt die Steigerung der Energieeffizienz um 2–3 % häufig zu einem positiven Netto-ROI bei Anwendungen im Dauerbetrieb.

• Systemvorbehalte: Sie sind keine universelle Lösung; Anwendungen mit starkem abrasivem Schmutz oder extremen Lärmbeschränkungen erfordern vor dem Wechsel eine sorgfältige Bewertung.

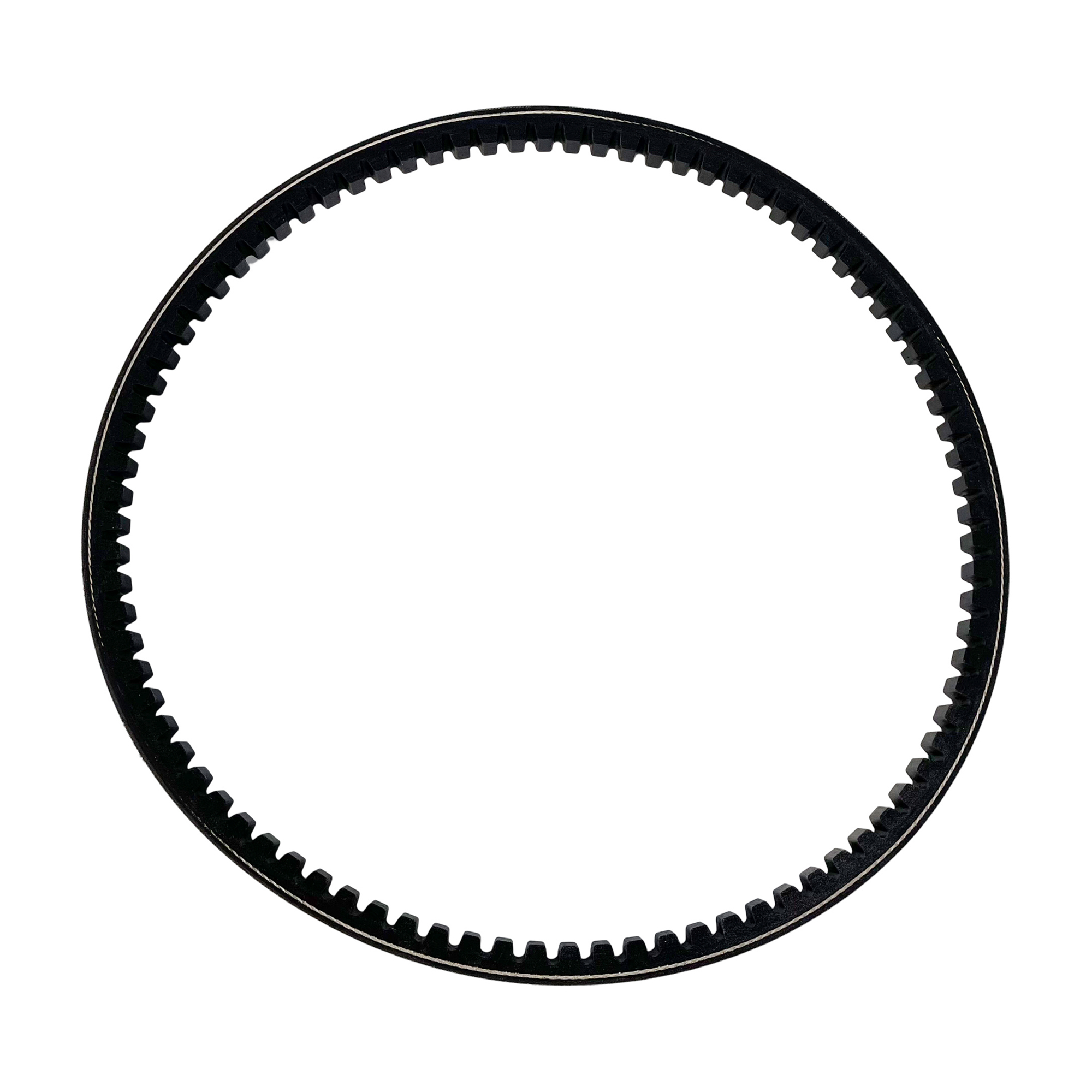

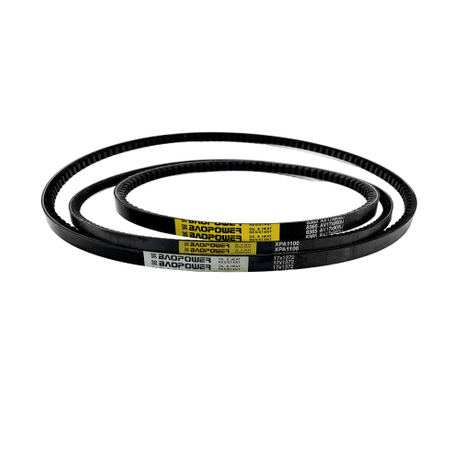

Die Strukturmechanik eines gezahnten Keilriemens

Wir müssen zunächst eine klare Design-Grundlinie festlegen. Standard-Glattbänder verfügen über eine schützende Stoffummantelung um den gesamten Gummikern. Diese Ummantelung schützt die internen Komponenten vor externen Verunreinigungen. Es ermöglicht auch ein geringes Maß an kontrolliertem Schlupf. Umgekehrt entfernt ein Zahnriemen mit unbearbeiteter Kante diese Stoffumhüllung an den Seitenwänden vollständig. Der freiliegende Elastomerkern berührt direkt die Rillen der Metallscheibe. Dieser strukturelle Unterschied verändert grundlegend die Interaktion des Bauteils mit der Antriebsgeometrie.

Die Branchenterminologie führt während des Auswahlprozesses häufig zu Verwirrung. Wartungsfachleute bezeichnen diese Komponente häufig als gekerbten Keilriemen oder manchmal auch als gezahnten Keilriemen . Wir müssen diese Nomenklatur klären. Die geformten „Zähne“ erfüllen eine ganz bestimmte strukturelle Funktion. Sie dienen ausschließlich der physischen Flexibilität und der Ableitung der Umgebungswärme. Sie bieten keine synchronen Timing-Funktionen. Sie greifen nicht in die entsprechenden Zähne eines Kettenrads ein. Die Kraftübertragung bleibt vollständig von der Seitenwandreibung abhängig.

Die Materialzusammensetzung bestimmt die Gesamtleistung und Langlebigkeit. Die Standardkonstruktion dieses speziellen Gummi-Antriebsriemens basiert auf fortschrittlicher Polymerwissenschaft. Hersteller verwenden typischerweise hochentwickelte Elastomerverbindungen wie EPDM (Ethylen-Propylen-Dien-Monomer) oder Neopren. EPDM maximiert aggressiven Grip an den Rohkanten. Es widersteht der Umweltzerstörung durch Umgebungsozon, ultraviolettes Licht und aggressive Industriechemikalien. Knapp über der neutralen Achse liegen hochfeste Zugstränge eingebettet. Die Hersteller fertigen diese Schnüre aus dicht gewickeltem Polyester oder Kevlar. Diese Seile nehmen die primären Belastungskräfte auf. Sie verhindern eine unerwünschte Dehnung bei starkem Drehmoment.

Bewertung der Flexibilität und des minimalen Riemenscheibensitzes

Bei mechanischen Antrieben tritt häufig das schwerwiegende Problem des „Riemenscheibensitzes“ auf. Standard-Glattriemen unterliegen einer enormen strukturellen Belastung, wenn sie auf suboptimale Mindestdurchmesser gezwungen werden. Der untere Teil des Gummis wird heftig gegen sich selbst gedrückt. Gleichzeitig dehnt sich das Oberteil unter extremer Spannung. Diese aggressive Push-Pull-Dynamik zerreißt mit der Zeit die innere Gummimatrix. Sie werden schnell tiefe Biegerisse entlang der Unterseite beobachten. Unter diesen eingeschränkten Bedingungen versagt die strukturelle Integrität schnell.

Die geformten Zahnräder wirken direkt als gezielte Entspannungszonen. Sie lösen diese geometrische Einschränkung effizient. Die physischen Kerben werden beim Biegen um enge Radien zu leeren Hohlräumen komprimiert. Das Material biegt sich auf natürliche Weise, anstatt sich der scharfen Kurve zu widersetzen. Die inneren Gummimoleküle erfahren eine deutlich geringere innere Scherkraft. Sie eliminieren die zerstörerische Bodenkompression vollständig. Diese einfache mechanische Veränderung verhindert das frühzeitige Einsetzen einer Biegeermüdung.

Dieser Stressabbaumechanismus bringt tiefgreifende Designimplikationen für Systemingenieure mit sich. Wir können diese Vorteile direkt kategorisieren:

1. Kompakte Systemarchitektur: Ingenieure entwerfen viel kompaktere Antriebskonfigurationen. Sie können höhere Leistungsübertragungsmöglichkeiten in unglaublich kleine Maschinenschutzvorrichtungen packen. Diese platzsparende Eigenschaft kommt modernen modularen Gerätedesigns zugute.

2. Günstige Geschwindigkeitsverhältnisse: Systementwickler verwenden deutlich kleinere Antriebsscheiben. Sie erzielen aggressive Geschwindigkeitsreduzierungen direkt in der Primärantriebsstufe. Sie erreichen dies, ohne auf die wesentliche Seitenwandreibung oder den Grip zu verzichten.

3. Reduzierter Biegewiderstand: Der Antriebsmotor verbraucht weniger elektrische Energie, indem er das Gummi nur um die Ecke biegt. Dies führt unmittelbar zu mehr nutzbarer Leistung, die der angetriebenen Last zugeführt wird.

Wärmemanagement und Wärmeableitung

Wärme ist die primäre zerstörerische Kraft in jedem Kraftübertragungssystem. Wir müssen die spezifischen Quellen dieser thermischen Belastung gründlich aufschlüsseln. Durch innere Reibung entsteht ein erheblicher Wärmestau. Ingenieure nennen dies Hysterese. Durch das kontinuierliche Biegen und Strecken des Elastomers entsteht molekulare Reibung. Darüber hinaus trägt die Umgebungsbetriebsumgebung zu sekundären Wärmelasten bei. Heiße Motorräume, geschlossene Maschinenschutzvorrichtungen und nahegelegene Öfen erhöhen die Grundtemperatur. Unter diesen hohen thermischen Bedingungen zersetzen sich Elastomere schnell. Der Gummi verhärtet, wird glasig und zerbricht schließlich.

Der aerodynamische Kühleffekt der Kerben bietet tiefgreifende betriebliche Vorteile. Die geformten Zahnräder wirken genau wie passive Kühlrippen an einem Motorblock. Sie bewegen die Umgebungsluft bei hoher Rotationsgeschwindigkeit schnell in Bewegung. Diese physikalische Geometrie vergrößert die gesamte freiliegende Oberfläche. Das Band gibt gespeicherte Wärme viel schneller an die Umgebungsluft ab als ein glatter Wickel. Darüber hinaus führt der verringerte Biegewiderstand direkt zu einer geringeren Hysterese. Sie erzeugen von Anfang an deutlich weniger innere Wärme. Die Komponente läuft grundsätzlich kühler.

Wir sehen eine massive Überschneidung zwischen extremen Fahrzeugumgebungen und schweren Industrieanwendungen. Der Kfz-Zahnriemen wurde speziell für die rauen Bedingungen unter der Motorhaube entwickelt. Moderne Motoren erzeugen starke Strahlungswärme und arbeiten mit extremen Drehzahlen. Automobilingenieure benötigten eine Lösung, die gegen thermische Verglasung und schnelle Ermüdung beständig ist. Diese exakt gleichen technischen Prinzipien gelten direkt für schwere Industrieanlagen. Sie werden diese fortschrittlichen Designs häufig bei anspruchsvollen Zentrifugalgebläsen, riesigen HVAC-Luftbehandlungsgeräten und großvolumigen Flüssigkeitspumpen einsetzen.

Entscheidungsmatrix: Standard verpackt vs. gezahnt

Käufer müssen das Leistungs-Kosten-Verhältnis streng bewerten, bevor sie eine Anlage standardisieren. Für gezahnte Varianten zahlen Sie im Voraus einen spürbaren Aufschlag. Die komplexen Herstellungs- und Formprozesse erfordern diese höheren Anschaffungskosten. Der langfristige Dauerbetrieb zeigt jedoch eine andere Realität. Anwendungen mit hohem Arbeitszyklus erzielen häufig eine direkte Steigerung der Energieeffizienz um 2–3 %. Weniger Motorenergie, die für den Biegewiderstand verschwendet wird, bedeutet einen geringeren Stromverbrauch am Messgerät. Darüber hinaus verlängert die längere Betriebslebensdauer Ihre routinemäßigen Wartungsintervalle erheblich. Sie entsenden weniger Techniker für die Einstellung und den Austausch der Spannung.

Die Griffmechanik hat großen Einfluss auf den Auswahlprozess. Wir müssen die physikalische Keilwirkung gegenüberstellen. Mit Stoff umwickelte Kanten sorgen für eine relativ glatte Oberfläche mit kontrollierter Reibung. Rohkanten legen den Elastomerkern mit hoher Reibung direkt an die Seilscheibe. Sie liefern einen wesentlich höheren Reibungskoeffizienten. Sie verkeilen sich unter Spannung aggressiv in den Metallrillen. Dieser aggressive Griff mit rohen Kanten reduziert unerwünschtes Rutschen bei plötzlichen Drehmomentspitzen erheblich. Sie übertragen die mechanische Kraft effektiver vom Antrieb auf die angetriebene Welle.

Trotz dieser deutlichen Vorteile sind standardmäßig verpackte Optionen in hochspezifischen technischen Szenarien immer noch erfolgreich. Sie müssen erkennen, wann Sie Raw-Edge-Upgrades vermeiden sollten. Ein Paradebeispiel hierfür sind Kupplungsantriebe. Bei landwirtschaftlichen Geräten werden häufig glatte Riemen als grobe physikalische Kupplung verwendet. Sie lassen den Riemen absichtlich durchrutschen, um die Last reibungslos einzuhängen. Ein Riemen mit unbearbeiteten Kanten greift für diese Aufgabe zu heftig. Es führt zu aggressivem Ruckeln und zum Abwürgen des Motors. Darüber hinaus ist in stark abrasiven Umgebungen Vorsicht geboten. Umgebungen, die mit dichtem Agrarstaub oder Bergbausplitt gefüllt sind, verschleißen die Schnittkanten schnell. Die Stoffumhüllung dient als wichtiger Schutz gegen Umweltabrieb.

Implementierungsrisiken und Systemüberlegungen

Systemintegratoren müssen bestimmte Implementierungsrisiken berücksichtigen, bevor sie ein anlagenweites Upgrade durchführen. Die Ansammlung von Schleifpartikeln stellt eine große Gefahr dar. Staubige Umgebungen, Kiesplätze oder Holzproduktionsanlagen erzeugen dichte Partikelwolken. Diese herumfliegenden Trümmer werden schnell in die leeren Zahnräder gepackt. Der Druck der Garben verdichtet den Staub zu einer harten, festen Masse. Dieses gepackte Material verwandelt die Innenfläche effektiv in eine zerstörerische Schleifscheibe. Es beschädigt die flexible Elastomerstruktur schnell. Noch wichtiger ist, dass dadurch die teuren Metallscheibenrillen kontinuierlich erodiert werden.

Die Akustikleistung erfordert in der Entwurfsphase strenge Aufmerksamkeit. Die durch die Kerben verursachte physikalische Luftverdrängung verändert die akustische Signatur des Laufwerks. Sich schnell bewegende Zahnräder schließen kleine Luftblasen in der Scheibenrille ein. Die schnelle Freisetzung dieser eingeschlossenen Luft erzeugt ein deutliches Geräusch. Im Vergleich zu leisen, sanften Alternativen kommt es häufig zu einem lauteren Betriebsgeräusch. Einrichtungen, in denen strenge Lärmschutzvorschriften gelten, erfordern eine sorgfältige akustische Bewertung. Wenn Sie Dutzende dieser Laufwerke in einem geschlossenen Raum einsetzen, kann es sein, dass Sie die örtlichen Dezibelgrenzwerte verletzen.

Bei der Implementierung werden Abnutzung und Ausrichtungstoleranzen der Scheiben absolut kritisch. Wände mit rauen Kanten greifen Metalloberflächen mit großer Aggressivität. Dieser hohe Reibungskoeffizient deckt alle mechanischen Mängel in Ihrem Aufbau auf. Eine Winkel- oder Parallelfehlausrichtung zwingt das robuste Gummi dazu, seitlich über das Metall zu schleifen. Da die rohe Kante nicht so leicht verrutscht, beschleunigt sie den Verschleiß der Metallscheiben und führt nicht nur zu einer Schädigung des Gummis. Strenge Installationsprotokolle werden bei jedem Rollout dringend empfohlen.

Zu den gängigen Best Practices für eine erfolgreiche Implementierung gehören:

• Laserausrichtungswerkzeuge: Verwenden Sie Präzisionslaserwerkzeuge anstelle eines Haarlineals, um eine absolute Parallel- und Winkelausrichtung sicherzustellen.

• Rollenrillenmessgeräte: Überprüfen Sie vorhandene Riemenscheiben mit speziellen Profilmessgeräten. Rohe Kanten erfordern perfekt abgestimmte Nutwinkel, um richtig zu verkeilen.

• Schutz vor Schmutz: Installieren Sie eine angemessene physische Abschirmung, um zu verhindern, dass schwere Partikel in den Antriebsbereich gelangen.

• Einlaufspannung: Führen Sie nach den ersten 24 Stunden des Betriebseinlaufs eine zweite Spannungsprüfung durch.

Abschluss

Die Bewertung von Kraftübertragungskomponenten erfordert eine strikte Berücksichtigung mechanischer Variablen und Betriebsumgebungen. Bei kompakten Antriebsdesigns, extremen Umgebungstemperaturen und energiekritischen Dauerbetrieben sollten Sie gezielt auf gezahnte Konfigurationen zurückgreifen. Ihre entlasteten unteren Abschnitte verhindern vollständig die Biegeermüdung, die bei glatten Verpackungen auftritt. Ihre aggressiven Rohkanten übertragen maximale Drehmomente ohne zu rutschen. Sie lösen die genauen thermischen und physikalischen Einschränkungen, denen ältere Antriebssysteme ausgesetzt sind.

Wir empfehlen den Lesern, vor der Bestellung von Ersatzgeräten eine umfassende technische Prüfung durchzuführen. Überprüfen Sie sofort den Zustand der Riemenscheibe Ihres aktuellen Antriebs. Messen Sie die genauen Mindestdurchmesser, um Ihre geometrischen Einschränkungen zu bestätigen. Bewerten Sie die Umgebung auf starke Schleifmittel oder strenge Lärmgrenzwerte. Durch die Validierung dieser spezifischen mechanischen Parameter stellen Sie sicher, dass Ihr neu aufgerüstetes System die Zuverlässigkeit und Effizienz bietet, die Sie erwarten.

FAQ

F: Kann ich einen Standard-Keilriemen durch einen Zahnkeilriemen auf denselben Riemenscheiben ersetzen?

A: Ja, vorausgesetzt, dass das Querschnittsprofil (z. B. BX gegenüber B) genau mit der vorhandenen Konfiguration übereinstimmt. Allerdings müssen Sie die Metallscheiben gründlich auf ungleichmäßige Abnutzung prüfen. Rohkanten greifen aggressiv und verzeihen verschlissene, ausgefranste Rillen deutlich weniger als bei umwickelten Riemen.

F: Dehnen sich Zahnkeilriemen stärker als Standardriemen?

A: Nein. Die Gesamtdehnung wird durch die inneren Zugstränge bestimmt, nicht durch die äußeren Gummizahnräder. In beiden Ausführungen verwenden die Hersteller hochfeste Polyester- oder Kevlar-Schnüre. Die Einlaufdehnungs- und Routine-Spannregeln bleiben für beide Antriebsarten identisch.

F: Ist ein Zahnkeilriemen dasselbe wie ein Zahnriemen?

A: Nein. Ein Zahnriemen nutzt ein formschlüssiges Antriebssystem, bei dem die Zähne perfekt in ein spezielles Kettenrad eingreifen. Ein gekerbter oder gezahnter Keilriemen beruht zur Kraftübertragung vollständig auf der Seitenwandreibung. Die Kerben dienen ausschließlich der Erhöhung der Flexibilität und der Wärmeableitung.
