Ein falscher Keilriemenwechsel führt häufig zu einem vorzeitigen Antriebsausfall. Außerdem kommt es zu übermäßigem Scheibenverschleiß und kostspieligen ungeplanten Ausfallzeiten. Viele Ingenieure stehen täglich vor dieser Herausforderung. Europäische und internationale Maschinen sind stark auf schmalprofilige Designs angewiesen. Konkret nutzen sie schmale metrische Riemen für eine optimale Kraftübertragung. Die genaue Entschlüsselung der Teilenummer ist Ihr entscheidender erster Schritt im Beschaffungsprozess. Ein Fehler bedeutet Geldverschwendung und verzögerte Produktionslinien.
In diesem umfassenden Leitfaden bieten wir einen klaren, verbindlichen Rahmen. Sie erfahren, wie Sie diese Antriebsriemen effektiv ablesen, messen und beschaffen. Wir werden die Größen XPZ, XPA, XPB und XPC im Detail behandeln. Beschaffungsteams und Wartungsingenieure können dann Ersatzteile fehlerfrei spezifizieren. Sie navigieren sicher durch Standardmaße, Längenmaße und Nomenklaturnormen. Dadurch wird sichergestellt, dass Ihre Antriebssysteme kontinuierlich mit höchster Effizienz arbeiten.
Industrielle Antriebsriemen verwenden spezielle Codes, um ihre physikalischen Eigenschaften zu kommunizieren. Die Entschlüsselung dieser Codes verhindert Beschaffungsfehler. Es stellt außerdem sicher, dass Sie den richtigen Riemen für Ihr Antriebssystem auswählen. Der standardmäßige alphanumerische Code gliedert sich in vier spezifische Komponenten.

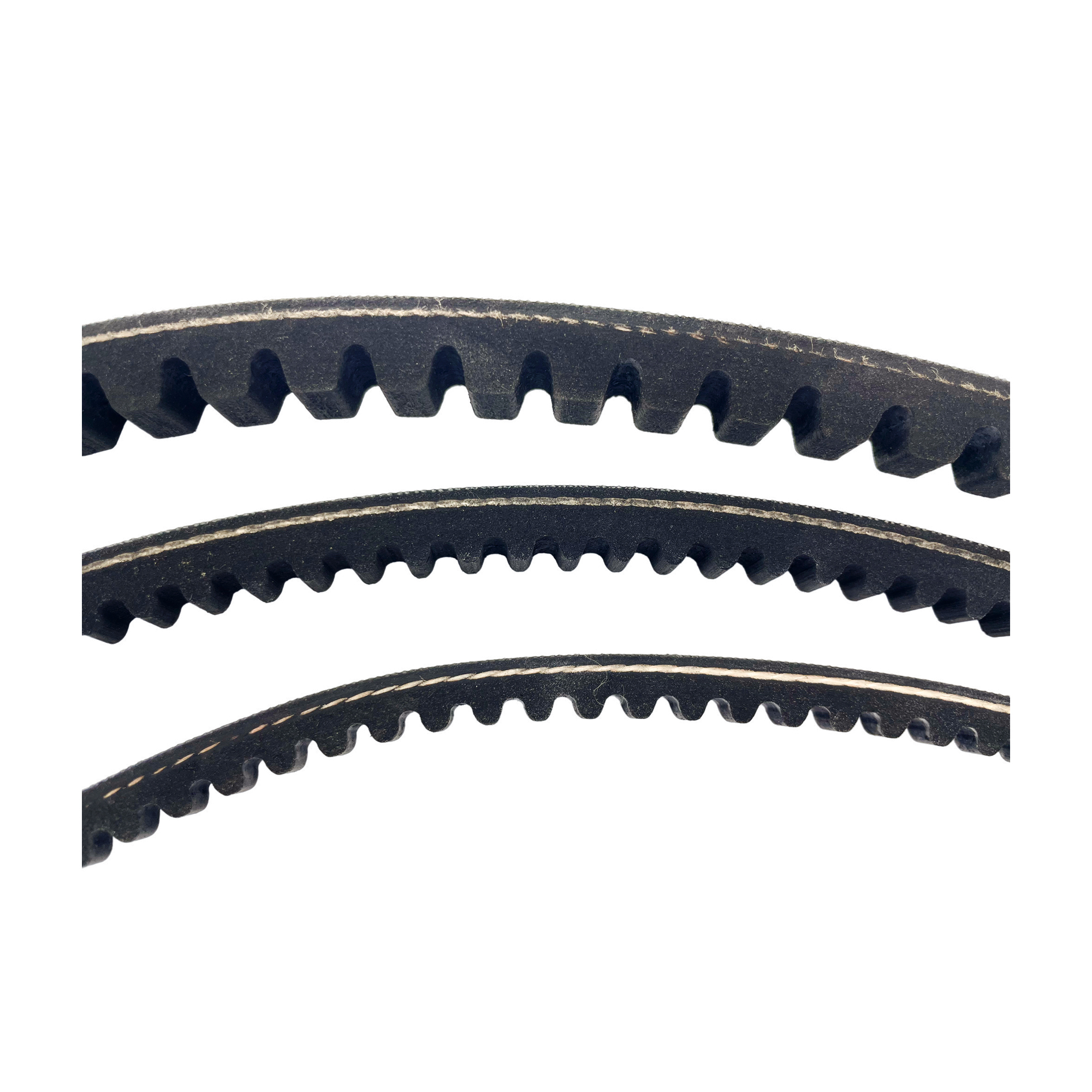

Das „X“ (gezahnte/geformte Kerbe)
Der Buchstabe „X“ weist auf eine gezahnte Konstruktion mit rohen Kanten hin. Diese Gürtel haben eine gekerbte Unterseite anstelle einer mit Stoff umwickelten Außenseite. Dieses geformte Kerbendesign reduziert die Biegespannung erheblich. Dadurch kann sich der Riemen eng um kleinere Scheiben wickeln, ohne zu reißen.
Das „P“ (Profile/Metric Narrow)
Das „P“ bezeichnet ein schmales Profil, das nach strengen metrischen ISO-Standards hergestellt wird. Schmale Riemen bieten eine viel höhere Leistungskapazität bei geringerem Platzbedarf. Sie übertreffen klassische gewickelte Riemen, indem sie sich tiefer in die Scheibennut verkeilen.
Das Suffix (Z, A, B, C)
Der letzte Buchstabe gibt die spezifischen Querschnittsabmessungen an. Sie definiert die obere Breite und die Gesamtdicke des Riemens. Diese Buchstaben entsprechen direkt den standardisierten Rillengrößen, die in die Riemenscheiben eingearbeitet sind.
Der Zahlenwert
Die Zahlen nach den Buchstaben geben die Gürtellänge an. Dieser Wert wird immer in Millimetern gemessen. Es stellt die Datumslänge (Ld) oder Teilungslänge (Lp) dar.
Schauen wir uns eine praktische Beispielaufschlüsselung an. Wenn Sie einen XPA 1250 bestellen , fragen Sie einen bestimmten Artikel an. Sie benötigen ein gezahntes schmales Profil mit „A“-Querschnitt. Die Datumslänge muss genau 1.250 mm betragen. Das Verständnis dieser Formel macht die Beschaffung eines XPZ XPA XPB XPC-Zahnkeilriemens unkompliziert und fehlerfrei.
Die Anpassung der physikalischen Riemenabmessungen an die Scheibenrillen ist nicht verhandelbar. Für eine optimale Kraftübertragung muss auf eine perfekte Passform geachtet werden. Die Verwendung eines zu hoch oder zu niedrig sitzenden Riemens verändert das Antriebsverhältnis. Außerdem beschleunigt es den Seitenwandverschleiß und verursacht Schlupf.
Tabelle: Standardmäßige metrische Spezifikationen für schmale Profile
| Profilcode | Breite oben (mm) | Tiefe (mm) | Häufige Anwendungen |
|---|---|---|---|
| XPZ | 9.7 | 8.0 | Leichte HVAC, kleine Kompressoren |
| XPA | 12.7 | 10.0 | Mittlere Industriegebläse, Pumpen |
| XPB | 16.3 | 13.0 | Hochleistungs-Gesteinsbrecher, Mischer |
| XPC | 22.0 | 18.0 | Industriemaschinen mit hohem Drehmoment |
XPZ-Profil:
Dieser Gürtel hat eine obere Breite von 9,7 mm und eine Tiefe von 8 mm. Ingenieure verwenden sie häufig in leichten bis mittleren HVAC-Systemen. Sie bieten eine hervorragende Stabilität für kompakte Industrieantriebe.
XPA-Profil:
Das XPA misst oben 12,7 mm und ist 10 mm tief. Er leistet mehr Leistung als der XPZ. Sie finden sie auf mittelschweren Kreiselpumpen und Industrieventilatoren.
XPB-Profil:
Mit einer Breite von 16,3 mm und einer Tiefe von 13 mm ist das XPB ein Hochleistungsstandard. Es zeichnet sich durch Anwendungen mit hohem Drehmoment aus. Industriemischer und schwere Förderbänder verlassen sich auf diese robusten metrischen Keilriemengrößen.
XPC-Profil:
Das größte Standardprofil ist 22,0 mm breit und 18 mm tief. Hersteller reservieren den XPC für die robustesten industriellen Kraftübertragungsantriebe. Auch extreme Stoßbelastungen meistern sie mühelos.
Achten Sie niemals auf einen gedehnten oder abgenutzten Gürtel. Die Umsetzungsrealität schreibt ein strenges Messprotokoll vor. Verwenden Sie immer eine spezielle Seilscheibenlehre, um das Rillenprofil zu überprüfen. Tun Sie dies insbesondere dann, wenn die ursprünglichen Riemenmarkierungen vollständig abgenutzt sind.
Das Bestellen aufgrund der falschen Längenmessung verursacht massive Kopfschmerzen. Es bleibt die häufigste Retourenursache. Außerdem kommt es bei kritischen Produktionsläufen zu inakzeptablen Verzögerungen beim Austausch. Sie müssen verstehen, wie Hersteller diese Komponenten messen.
Ld (Bezugslänge) / Lp (Teilungslänge)
Dies dient als primäres Maß für metrische schmale Riemen. Es misst die Länge genau an der Pitch-Linie. Auf der Teilungslinie sitzen die inneren Spannstränge des Riemens. Diese neutrale Achse ändert ihre Länge nicht, wenn sich der Riemen biegt.
La (Außenlänge)
Dies stellt den absoluten Außenumfang des Gürtels dar. Techniker verwenden es selten für die Bestellung von Riemen der XP-Serie. In Katalogen wird es jedoch manchmal als Kurzreferenzmetrik bereitgestellt. Verwenden Sie diese Nummer nicht als primäres Bestellkriterium.
Li (Innenlänge)
Dies definiert den Innenumfang. Es war üblich, ältere klassische Gürtel wie A-, B- oder C-Abschnitte zu bestellen. Für die Bestellung moderner schmaler metrischer Bänder ist es weitgehend veraltet. Wenn Sie sich bei einem Riemen der XP-Serie auf Li verlassen, liegt garantiert ein Montagefehler vor.
Befolgen Sie bei der Beschaffung dieser Komponenten eine strenge Entscheidungsmatrix. Bestellen Sie immer nach der Datumslänge (Ld) in Millimetern. Hiervon nur abweichen, wenn der jeweilige Hersteller etwas anderes vermerkt. Die Einhaltung dieses Standards vereinfacht Ihre Inventarisierungs- und Austauschverfahren.
Ingenieure überlegen häufig, ob sie ihre Antriebssysteme aufrüsten sollten. Sie erwägen den Austausch eines ausgefallenen SPZ-, SPA-, SPB- oder SPC-umwickelten Riemens. Der Wechsel zu einem gezahnten Äquivalent der XP-Serie bietet mehrere entscheidende Vorteile. Es löst zahlreiche betriebliche Herausforderungen in anspruchsvollen Umgebungen.
Wärmemanagement:
Die eingekerbten Zahnräder ermöglichen eine hervorragende Luftzirkulation unter dem Riemen. Diese ständige Zirkulation sorgt für eine aktive Wärmeableitung. Dadurch eignen sie sich ideal für Hochgeschwindigkeits- oder vollständig geschlossene Antriebe. Sie funktionieren auch in Einrichtungen mit hohen Umgebungstemperaturen außergewöhnlich gut.
Flexibilität und Riemenscheibendurchmesser:
Geformte Kerben reduzieren den Biegewiderstand drastisch. XP-Riemen können auf viel kleineren Riemenscheiben betrieben werden. Sie sind für Durchmesser geeignet, die bis zu 30 % kleiner sind als die, die für Standard-SP-Riemen erforderlich sind. Dadurch sind sehr kompakte Antriebskonzepte möglich.
Energieeffizienz:
Weniger Biegewiderstand führt direkt zu betrieblichen Einsparungen. Im Vergleich zu herkömmlichen umwickelten Bändern ist in der Regel eine Steigerung der Energieeffizienz um 2–3 % zu verzeichnen. Der Motor arbeitet weniger hart, um das dicke Gummi um die Scheiben herum zu biegen. Diese Effizienz senkt den Stromverbrauch über die gesamte Lebensdauer des Laufwerks.
Wir müssen jedoch ihre offensichtlichen Grenzen erkennen. Zahnriemen können eine schlechte Fehlausrichtung des Antriebs nicht beheben. Sie arbeiten etwas lauter, da die Luft durch die Kerben strömt. Darüber hinaus ist ihre Rohkantenkonstruktion stark abrasiv. Weichere Riemenscheiben aus Aluminium minderer Qualität verschleißen möglicherweise schneller als Riemen mit Stoffummantelung.
Eine ordnungsgemäße Beschaffung geht über das Lesen einer Teilenummer hinaus. Sie müssen Implementierungsrisiken sorgfältig verwalten. Ein fehlerhafter Installationsprozess ruiniert selbst die besten Riemen. Durch die Einhaltung strenger Protokolle wird sichergestellt, dass der Austauschvorgang zu einem äußerst stabilen und zuverlässigen Antriebssystem führt.
Beim Austausch mehrerer Riemen an einem einzelnen Antrieb müssen diese aufeinander abgestimmt sein. Wir nennen diese „Match-Sets“. Riemen müssen in der Länge identisch sein, um eine gleichmäßige Lastverteilung zu gewährleisten. Hersteller kennzeichnen sie häufig mit einem bestimmten Toleranzcode. Mischen Sie niemals alte und neue Riemen auf einer mehrrilligen Riemenscheibe.
Zahnriemen erfordern bei der Erstmontage eine äußerst präzise Spannung. Sie müssen ein Schallspannungsmessgerät oder ein Federwaagenmessgerät verwenden. Darüber hinaus fordern sie eine zwingende Nachspannung. Nach einer Einlaufzeit von 24 bis 48 Stunden müssen Sie den Antrieb stoppen und die Spannung anpassen. In dieser Anfangsphase dehnen sich die Schnüre leicht.
Befolgen Sie diese strukturierten nächsten Schritte für ein erfolgreiches Upgrade:
Das genaue Ablesen der metrischen Keilriemengrößen gewährleistet eine langfristige Antriebszuverlässigkeit. Es verhindert vollständig kostspielige Bestellfehler und längere Ausfallzeiten. Verlassen Sie sich immer auf die standardisierte alphanumerische Namenskonvention. Es liefert alle Daten, die Sie für einen korrekten Austausch benötigen.
Denken Sie an die Grundformel: X (gezahnt) + P (schmal) + Profilbreite (Z, A, B, C) + Länge (Ld in mm). Halten Sie dieses Framework für Ihr gesamtes Wartungsteam zugänglich. Es vereinfacht die Kommunikation mit Ihren Industrielieferanten.
Bevor Sie Ihre Bestellung abschließen, überprüfen Sie die Maschine physisch. Stellen Sie sicher, dass übermäßiger Scheibenverschleiß den Antrieb nicht beeinträchtigt hat. Das Einlegen eines brandneuen Riemens der XP-Serie in eine verschlissene Riemenscheibe führt zu einem sofortigen Leistungsabfall. Nehmen Sie sich die Zeit, richtig zu messen, ggf. auf gezahnte Effizienz umzurüsten und strenge Spannungsprotokolle einzuhalten.
A: Ja. XPZ-, XPA-, XPB- und XPC-Riemen passen direkt in Standard-SPZ-, SPA-, SPB- und SPC-Riemenscheiben. Die Hersteller entwerfen die gezahnten Profile mit rohen Kanten so, dass sie perfekt zu den Rillenwinkeln ihrer umwickelten Gegenstücke passen.
A: Messen Sie die obere Breite und Dicke mit einem digitalen Messschieber. Dadurch wird bestimmt, ob es sich um ein Z-, A-, B- oder C-Profil handelt. Als nächstes messen Sie mit einem flexiblen Maßband den Außenumfang. Subtrahieren Sie schließlich den Standard-Deltawert des spezifischen Profils, um die Datumslänge (Ld) zu ermitteln.
A: Nein. FHP-Riemen weisen wie die 3L- oder 4L-Varianten unterschiedliche Seitenwandwinkel auf. Sie haben auch unterschiedliche interne Kabelplatzierungen und Gesamtabmessungen. Sie sind absolut nicht mit schmalen metrischen Bändern der XP-Serie austauschbar.
A: Bei Zahnriemen mit unbearbeiteten Kanten fehlt die Standard-Stoffummantelung. Dadurch greifen sie die Seilrolle aggressiv. Quietschen weist normalerweise auf eine starke Unterspannung, übermäßigen Verschleiß der Riemenscheibe oder eine Fehlausrichtung des Antriebs hin. Es deutet selten auf ein Problem mit der falschen Gürtelgröße hin.
